Čo je domáca automatizácia?

Connected controller pre inštaláciu Niko Home Control II

Modul connected controller je ústredným modulom každej inštalácie Niko Home Control. Tento modul môže byť naprogramovaný len pomocou programovacieho softvéru Niko Home Control 2.1.1, alebo novším. Zahŕňa všetky základne funkcie, na ktorých je inštalácia Niko Home Control založená. Medzi základné funkcie patrí: • inteligencia smerujúca logiku do inštalácie. Pomocou konfiguračného softvéru sa logika lokálne uloží na daný riadiaci modul. • Napájací modul zabezpečuje vstupné napätie o hodnote 26 V pre zbernicu, moduly v rozvádzači a riadiace moduly. V závislosti od veľkosti inštalácie je možné pridať samostatné napájacie zdroje. • Pripojenie na IP zariadenia inštalácie Niko Home Control, ako napr. dotykové obrazovky a vonkajšie video jednotky. Zabudovaný router umožňuje používateľovi pripojiť max. 3 zariadenia priamo na riadiaci modul. S dodatočným spínačom je možné pripojiť aj viac zariadení. • Pripojenie na internet. Toto používateľovi umožňuje ovládať inštaláciu v interiéri aj z exteriéru (prostredníctvom mobilných sietí ako 3G, 4G, GPRS alebo WiFi hotspot) pomocou mobilných zariadení (smartfónov a tabletov s operačným systémom iOS alebo Android). Tento modul obsahuje tlačidlo TEST, slúžiace na overenie správneho fungovania a stavu všetkých ostatných modulov. Tlačidlo SERVICE (servis) vám umožní nainštalovať pripravené aktualizácie od spoločnosti Niko. Každá inštalácia musí obsahovať jeden modul connected controller. Potom, ako svoju inštaláciu zaregistrujete na stránke https://mynikohomecontrol.niko.eu, tak bude pripojená a vy ju budete môcť ovládať pomocou aplikácie cez smartfón a tablet a budete môcť využívať služby od spoločnosti Niko na aktualizovanie alebo diagnostikovanie inštalácie.

Digital black, intuitívny dotykový displej pre Niko Home Control, 24 V

Digital black je plne prispôsobiteľná dotyková obrazovka, ktorá má veľmi jednoduché rozhranie s jasnými symbolmi. Obrazovka sa automaticky aktivuje, keď sa k nej priblížite rukou, čiže môžete naraz spínať alebo stmievať osvetlenie, nastaviť svetelné scény, nastaviť režimy ventilácie, nastaviť požadovanú polohu roliet a žalúzií. V skratke, v rámci systému Niko Home Control máte k dispozícii všetky možné typy ovládacích prvkov. Zariadenie Digital black verzia 24V (obsahuje tepelný senzor a algoritmus) je možné naprogramovať ako zónový termostat, ak je pripojený k modulu pre vykurovanie a chladenie Niko Home Control (kat. č. 550-00150) alebo k spínaciemu modulu (kat.č. 550-00103 alebo 550-00106), ktorý je naprogramovaný pre elektrické vykurovanie. Máte dodatočné termostaty (550-1305x) alebo aktívne pripojenie na vykurovací systém od jedného z našich partnerov? Potom pomocou zariadenia Digital black jednoducho nastavíte aj teplotu. Ak zariadenie Digital black používate ako termostat, nastavené hodnoty a týždenné programy zadefinujete pomocou aplikácie Niko Home. Pomocou príslušnej konfiguračnej aplikácie si vyberiete nielen že, ktoré ovládacie prvky sa budú zobrazovať alebo v ktorej časti obrazovky budú zobrazené, ale takisto spôsob, akým sa budete pohybovať medzi jednotlivými obrazovkami. Aplikáciu si stiahnete v príslušnom obchode s aplikáciami na svojom mobilnom zariadení. Obrazovku jednoducho namontujete do akejkoľvek štandardnej zapustenej montážnej krabice, pomocou rozperiek alebo skrutiek a je napájaná samostatným zdrojom 24 V DC. Obrazovka komunikuje so zvyšnými časťami systému Niko Home Control prostredníctvom bezdrôtovej domácej siete. Na aktivovanie a zaregistrovanie obrazovky potrebujete aktivované pripojenie na internet. Toto pripojenie na internet zabezpečuje, že obrazovka a elektroinštalácia Niko Home Control sú vždy aktualizované a používajú najnovšie funkcie.

Napájaci zdroj

Zdroj napájania v kombinácii s connected controller poskytuje dodatočné vstupné napätie o honodte 26 V pre zbernicu, moduly a riadiace moduly. Dodatočný zdroj napájania je potrebný iba pre inštalácie, pre ktoré zabudovaný zdroj napájania modulu connected controller nedokáže poskytnúť dostatočné napätie. K inštaláciám s modulom connected controller môžete pripojiť až 2 dodatočné zdroje napájania. Tlačidlo MASTER sa nepoužíva, lebo zabudovaný zdroj napájania v connected controller je vždy nastavený ako master. Ohľadom informácií týkajúcich sa potrebného počtu zdrojov napájania si pozrite návod na inštaláciu.

Lištová spojka

Tento modul sa vždy montuje ako prvý, a to na ľavú stranu na začiatok každého nového radu modulov DIN líšt, ktoré neobsahujú modul connected controller alebo zdroj napájania. Prepojte napájací zdroj a zbernicu prost. kontaktov v hornej a dolnej časti.

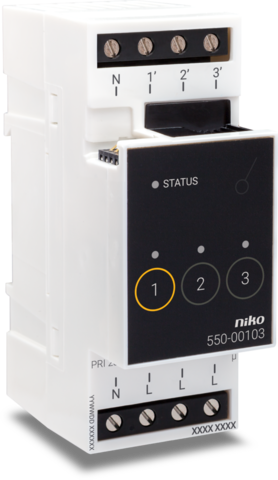

Spínací modul (3x)

Trojnásobný spínací modul je vhodný na spínanie maximálne troch rôznych spínacích obvodov, ako napr. svetelných bodov alebo zásuviek. Modul vám umožňuje prepojiť jeden nulový vodič pre udržiavanie úhľadnej kabeláže v rozvodovej skrini. Modul obsahuje tri LED kontrolky pre signalizáciu a jednu stavovú LED kontrolku. Bistabilné relé zaručujú nízku spotrebu energie.

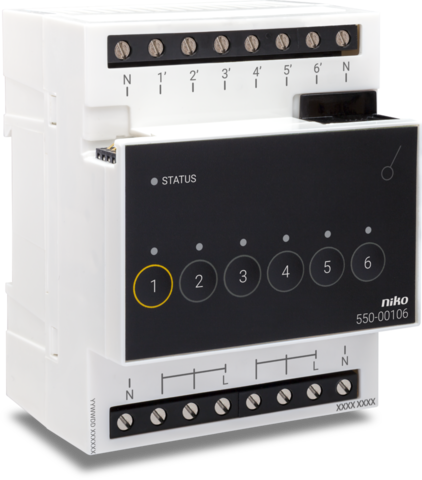

Spínací modul (6x)

Šesťnásobný spínací modul je vhodný na spínanie maximálne šiestich rôznych spínacích obvodov, ako napr. svetelných bodov alebo zásuviek. Modul vám umožňuje prepojiť dva nulové vodiče pre udržiavanie úhľadnej kabeláže v rozvodovej skrini. Modul obsahuje šesť LED kontroliek pre signalizáciu a jednu stavovú LED kontrolku. Bistabilné relé zaručujú nízku spotrebu energie.

Univerzálny stmievací modul (2 x 400 W)

Univerzálny modul stmievača je DIN modul s dvomi kanálmi na stmievanie svetelných okruhov. Tento modul je vhodný pre žiarovky, 230 V halogénové žiarovky, 12 V halogénové žiarovky s feromagnetickým alebo elektronickým transformátorom, stmievateľné LED žiarovky a stmievateľné úsporné žiarovky CFLi. Minimálnu intenzitu svetla a typ osvetlenia, ktorý chcete stmievať môžete manuálne nastaviť. Tieto moduly môžu byť umiestnené vedľa seba bez ďalšieho zníženia výkonu.

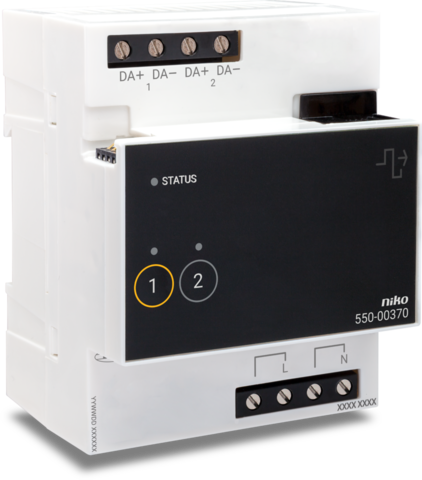

Vysielací 2-kanálový modul DALI-2

Vysielací 2-kanálový modul rozhrania DALI-2 riadi dva zbernicové kanály DALI súčasne. Tieto dva kanály sú nastavené v Niko Home Control ako stmievateľné svetelné zdroje a nie je potrebné ich ďalej konfigurovať alebo používať programovací softvér DALI. Všetky koncové body DALI budú reagovať na príkaz Niko Home Control súčasne, čo znamená, že vyše 64 koncových bodov na kanál sa bude správať ako jeden stmievateľný svetelný obvod. Súčasťou modulu je zabudovaný napájací zdroj, takže u zbernice DALI nie je potrebné používať špeciálny napájací zdroj DALI. Podpora pre rôzne typy DALI zariadení (el. predradník): • DT0 (Elektronický predradník na žiarivky) • DT1 (Samostatný núdzový elektronický predradník) • DT2 (Elektronický predradník na výbojky) • DT3 (Elektronický predradník na nízkonapäťové halogénové žiarovky) • DT4 (Stmievač na žiarovky) • DT5 (Konverzia na jednosmerné napätie: 1 - 10 V, 0 - 10 V prevodník) • DT6 (Elektronický predradník na LED žiarovky) • DT7 (Elektronický predradník na spínacie relé) Zariadenie DALI typu DT8 (elektronický predradník na ovládanie farieb) ešte nie je podporované

Adresovateľný 2-kanálový modul DALI-2

Plne adresovateľný 2-kanálový modul rozhrania DALI-2 umožňuje, aby bolo k inštalácii Niko Home Control pripojených až 128 koncových bodov. Adresovanie a naprogramovanie zariadení DALI sa vykonáva prostredníctvom programovacieho softvéru Niko Home Control a nie sú potrebné predchádzajúce znalosti o DALI. Každý z koncových bodov DALI je možné nakonfigurovať a ovládať samostatne, bez potreby použitia akékoľvek iného softvéru alebo rozhrania DALI. Súčasťou modulu je zabudovaný napájací zdroj, takže u zbernice DALI nie je potrebné používať špeciálny napájací zdroj. Podpora pre rôzne typy DALI zariadení (el. predradník): • DT0 (Elektronický predradník na žiarivky) • DT1 (Samostatný núdzový elektronický predradník) • DT2 (Elektronický predradník na výbojky) • DT3 (Elektronický predradník na nízkonapäťové halogénové žiarovky) • DT4 (Stmievač na žiarovky) • DT5 (Konverzia na jednosmerné napätie: 1 - 10 V, 0 - 10 V prevodník) • DT6 (Elektronický predradník na LED žiarovky) • DT7 (Elektronický predradník na spínacie relé) Zariadenie DALI typu DT8 (elektronický predradník na ovládanie farieb) ešte nie je podporované

Modul pre žalúzie/rolety (3x)

Modul motora môže obsluhovať až tri aplikácie, ktoré sú poháňané motorom napr. rolety, žalúzie a markízy. Modul vám umožňuje prepojiť dva nulové vodiče pre udržiavanie úhľadnej kabeláže v rozvodovej skrini. Modul obsahuje šesť LED kontroliek pre signalizáciu a jednu stavovú LED kontrolku. Bistabilné relé zaručujú nízku spotrebu energie. Prevádzková doba môže byť nastavená prostredníctvom programovacieho softvéru (od 5 s do 4 min, nastavuje sa po sekundách).

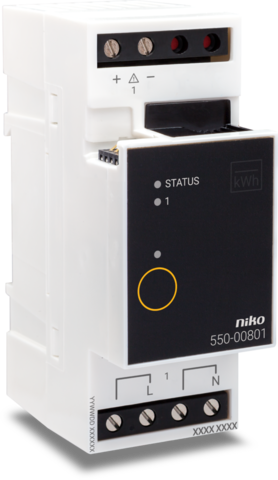

Modul merania elektrickej energie (1-kanálový)

Tento modul sa používa na meranie celkovej spotreby elektrickej energie, vyprodukovanej solárnej energie a spotreby jednotlivých spotrebičov. Pomocou aplikácie Niko Home a eko displeja môžete monitorovať spotrebu elektrickej energie, výrobu el.energie, spotrebu vlastnej el. energie a zaznamenávať odchýlky. Merací modul tiež umožňuje používať inteligentné hlásenia o el. spotrebe v rámci Niko Home Control, ktoré vás upozornia v prípade neobvyklej spotreby el. energie. Ak aktivujte solárny režim Niko Home Control, môžete zvýšiť spotrebu vlastnej el. energie automatickým aktivovaním spotrebičov (v prípade nadbytku solárnej energie). Modul má na každý kanál jednu LED na získanie spätnej väzby a stavovú LED.

Modul merania elektrickej energie (3-kanálový)

Tento modul sa používa na meranie celkovej spotreby elektrickej energie, vyprodukovanej solárnej energie a spotreby jednotlivých spotrebičov. Pomocou aplikácie Niko Home a eko displeja môžete monitorovať spotrebu elektrickej energie, výrobu el.energie, spotrebu vlastnej el. energie a zaznamenávať odchýlky. Merací modul tiež umožňuje používať inteligentné hlásenia o el. spotrebe v rámci Niko Home Control, ktoré vás upozornia v prípade neobvyklej spotreby el. energie. Ak aktivujte solárny režim Niko Home Control, môžete zvýšiť spotrebu vlastnej el. energie automatickým aktivovaním spotrebičov (v prípade nadbytku solárnej energie). Modul má na každý kanál jednu LED na získanie spätnej väzby a stavovú LED.

Počítadlo impulzov

Počítadlo impulzov umožňuje monitorovať spotrebu plynu, vody a elektrickej energie alebo výrobu elektriny. Modul má tri impulzné vstupy a môže byť pripojený až na tri meracie zariadenia. Modul môžete pripojiť na impulzný výstup meracieho zariadenia pre spotrebu plynu a vody a/alebo výrobu a spotrebu elektriny. Ku každej inštalácii môže byť pripojený iba jedno meracie zariadenie pre spotrebu plynu a vody. Mierku impulzov (napr. 1 impulz = 10 litrov) a typ merača (plyn, voda alebo elektrina) je možné vybrať pomocou programovacieho softvéru. Na eko displeji sa zobrazí spotreba a, ak je to potrebné, aj produkcia. Pomocou dotykového displeja alebo ovládacej aplikácie môžu používatelia jednoducho monitorovať svoju spotrebu alebo produkciu el. energie a sledovať odchýlky. Modul je vybavený jednou indikačnou LED kontrolkou a jednou stavovou LED kontrolkou. Pri novostavbách môžete požiadať stavebného dozorcu o nainštalovanie takého plynomeru alebo vodomeru od dodávateľa energie, ktoré majú impulzný výstup.

Modul pre kúrenie/chladenie

Vykurovací alebo chladiaci modul ovláda kúrenie a klimatizáciu v max štyroch zónach alebo miestnostiach. Každá zóna alebo miestnosť musí byť vybavená termostatom Niko Home Control. Tento modul má štyri výstupy na ovládanie ventilov kontrolných zón (napr. zónové ventily na 230 Vac alebo 24 Vdc) alebo na ovládanie obehových čerpadiel v štyroch zónach alebo miestnostiach. Takisto má jeden výstup, ktorý sa vykurovací alebo chladiaci systém prepína do denného alebo nočného režimu (v závislosti od vykurovacích alebo klimatizačných potrieb jednej zo zón alebo miestností) Väčšina kotlov alebo chladiacich jednotiek má na tento účel zabudovaný vstupný kontakt (napr. telefónny alebo kotlový kontakt). Modul je vybavený piatimi indikačnými LED kontrolkami a jednou stavovou LED kontrolkou. Bistabilné relé zaručujú nízku spotrebu energie. Ak chcete kúrenie alebo klimatizáciu vybaviť zónovými ventilmi (napr. zónové ventily na 230 Vac alebo 24 Vdc na vykurovacom potrubí, kolektore alebo radiátore) alebo nastaviteľnými obehovými čerpadlami a ak chcete overiť, ku ktorému kontaktu vykurovacej alebo chladiacej jednotky má byť systém pripojený, kontaktujte svojho inštalatéra vzduchotechniky.

Modul pre ventiláciu

Modul pre ventiláciu ovláda centrálny ventilačný systém prostredníctvom systému Niko Home Control. Modul je vhodný pre použitie s ventilačnými systémami do celého domu (mechanická odvetrávacia ventilácia, mechanické privádzanie a odvetrávanie s rekuperáciou tepla). Ventilačný systém pripojte k tomuto modulu, na rozdiel od troj- alebo štvor-násobého prepínača dodávaného so systémom. Programovací softvér vám umožňuje nastaviť kedy a na ako dlho má ventilačný systém zostať aktivovaný pre jednotlivé nastavenia, t.j. „nízke“ (eko), „stredné“ a „vysoké“. Používateľ môže značne ušetriť energiu pri zachovaní optimálnej kvality vzduchu. To dosiahne inštaláciou ovládania ventilácie s funkciou eko (všetko vyp.) alebo napr. funkcie, ktoré sú aktivované podľa kalendára. Modul obsahuje tri LED kontrolky pre signalizáciu a jednu stavovú LED kontrolku. Bistabilné relé zaručujú nízku spotrebu energie.

Analógový riadiaci modul 0-10 V

Pomocou analógového riadiaceho modulu 0-10 V je možné pripojiť k inštalácii Niko Home Control až tri vysoko výkonné stmievače. Užitočné katalógové čísla spoločnosti Niko: 05-711, 05-715, 65-410 a 330-00701.

Analógový riadiaci modul 1-10 V

Pomocou analógového riadiaceho modulu 1-10 V je možné pripojiť k inštalácii Niko Home Control až tri stmievače a/alebo spínacie zariadenia: - stmievače s analógovým vstupom 1-10 V pre stmievanie monochromatických LED. - elektronický predradník žiariviek s analógovým vstupom 1-10 V. - vysoko výkonné stmievače s analógovým vstupom 1-10V. Užitočné katalógové čísla spoločnosti Niko: 05-715, 65-410, 340-00028, 340-00029 a 330-00701.

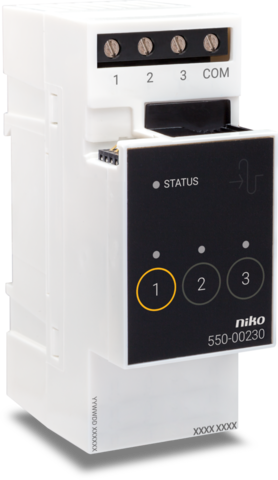

Modul digitálnych vstupov

Digitálny bezpotenciálový modul snímača vám umožňuje pripojiť maximálne tri snímače vybavené kontaktom NO alebo výstupom pre NPN tranzistor k inštalácii Niko Home Control. Pripojený snímač by mal byť vhodný na použitie v aplikáciách s bezpečným nízkym napätím (SELV). Bežné aplikácie zahŕňajú súmrakové spínače, detektory dymu, detektory pohybu, komunikačné systémy na vstupe alebo kontakty používané v zámkoch, telefónne rozhranie a poplašné zariadenia.

Analógový vstupný modul

Analógový snímací modul umožňuje k inštalácii Niko Home Control pripojiť tri vonkajšie analógové snímače s výstupom 0-10 V. Snímače musia byť vhodné pre použitie v aplikáciách s nízkym napätím (SELV). Tieto snímače sa používajú na meranie slnečného žiarenia, vetra, dažďa, CO2, vlhkosti, teploty a pod. V závislosti od nameraných hodnôt sa automaticky ovládajú napríklad žalúzie, rolety či svetlá.

USB RF rozhranie pre Niko Home Control

USB RF rozhranie umožňuje používať bezdrôtové Easywave ovládače od spoločnosti Niko (s výnimkou diaľkového ovládača 05-312) v elektroinštalácii Niko Home Control so zbernicovou kabelážou. Toto umožňuje inštaláciu bezdrôtových ovládačov: • na povrchoch, ktoré nie sú vhodné na kabeláž (napr. na sklenených alebo betónových priečkach) • pri renovácii budov chránených ako pamiatky • na rozšírenie existujúcich elektroinštalácií, ak nie je možné vŕtať ani drážkovať • v kancelárskych priestoroch s pohyblivými priečkami • ak nie je možné použiť komplexnú kabeláž. Rozhranie je v tvare USB kľúča a môžete ho pripojiť na modul connected controller (550-0000x) v rozvádzači pomocou priloženého predlžovacieho kábla (3 m). Koniec predlžovacieho kábla je vybavený montážnym krúžkom, ktorý umožňuje pripevniť anténu na vonkajšiu časť rozvádzača, aby sa zabezpečil optimálny príjem.

Nikobus rozhranie

Tento modul je určený na použitie len v inštalácii Niko Home Control I. Rozhranie Nikobus vám umožňuje rozšíriť inštaláciu Nikobus pridaním dodatočných funkcií z inštalácie Niko Home Control. Všimnite si, že programovanie cez počítač musí byť povolené v rámci inštalácie Nikobus, teda minimálne je potrebné mať PC Link, PC Logic alebo výstupný modul.

Ovládač s jedným tlačidlovým bodom s LED, symbol „odchádzam z domu“

Ovládač s jedným tlačidlovým bodom má jedno tlačidlo akcie so symbolom „odchádzam z domu“. Toto tlačidlo akcie umožňuje používateľovi vypnúť všetky svetlá v domácnosti, ako aj niektoré spotrebiče, ktoré by mohli predstavovať bezpečnostné riziko (žehlička, sporák, fritéza). Jednoducho pomocou programovacieho softvéru nastavíte, ktoré svetlá/spotrebiče je potrebné vypnúť. Tlačidlo akcie je vybavené jantárovou LED kontrolkou, ktorá indikuje stav akcie. Tlačidlo sa pripevňuje na dosku plošného spoja pomocou západkového mechanizmu.

1-násobné tlačidlo

1-násobný ovládač obsahuje jedno akčné tlačidlo. Toto tlačidlo akcie umožňuje používateľovi ovládať svetelný bod alebo svetelný okruh, stmievať stmievateľný svetelný bod alebo aktivovať svetelnú scénu. Tlačidlo sa montuje do nástennej montážnej dosky s plošným spojom pomocou západkového mechanizmu.

1-násobné tlačidlo s led

1-násobný ovládač obsahuje jedno akčné tlačidlo. Toto tlačidlo akcie umožňuje používateľovi ovládať svetelný bod alebo svetelný okruh, stmievať stmievateľný svetelný bod alebo aktivovať svetelnú scénu. Tlačidlo akcie je vybavené jantárovou LED kontrolkou, ktorá indikuje stav akcie. Tlačidlo sa montuje do nástennej montážnej dosky s plošným spojom pomocou západkového mechanizmu.
