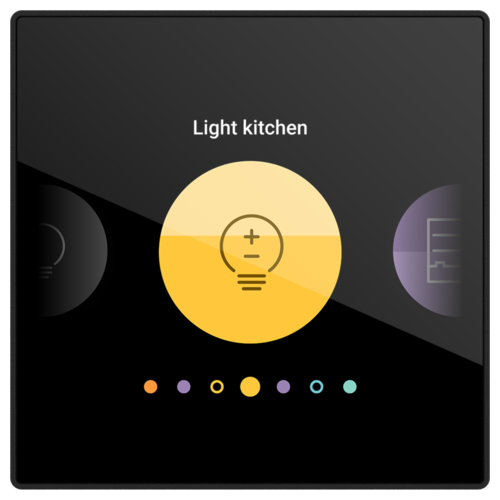

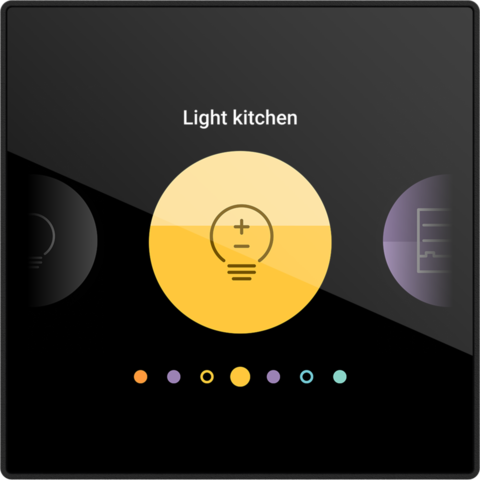

Digital black, smart prispôsobiteľná ovládacia obrazovka, 24 V

Digital black je plne prispôsobiteľná dotyková obrazovka, ktorá má veľmi jednoduché rozhranie s jasnými symbolmi. Obrazovka sa automaticky aktivuje, keď sa k nej priblížite rukou, čiže môžete naraz spínať alebo stmievať osvetlenie, nastaviť svetelné scény, nastaviť režimy ventilácie, nastaviť požadovanú polohu roliet a žalúzií. V skratke, v rámci systému Niko Home Control máte k dispozícii všetky možné typy ovládacích prvkov.

Zariadenie Digital black verzia 24V (obsahuje tepelný senzor a algoritmus) je možné naprogramovať ako zónový termostat, ak je pripojený k modulu pre vykurovanie a chladenie Niko Home Control (Kat. č. 550-00150) alebo k spínaciemu modulu (Kat.č. 550-00103 alebo 550-00106), ktorý je naprogramovaný pre elektrické vykurovanie. Máte dodatočné termostaty (550-1305x) alebo aktívne pripojenie na vykurovací systém od jedného z našich partnerov? Potom pomocou zariadenia Digital black jednoducho nastavíte aj teplotu. Ak zariadenie Digital black používate ako termostat, nastavené hodnoty a týždenné programy zadefinujete pomocou aplikácie Niko Home.

Pomocou príslušnej konfiguračnej aplikácie si vyberiete nielen že, ktoré ovládacie prvky sa budú zobrazovať alebo v ktorej časti obrazovky budú zobrazené, ale takisto spôsob, akým sa budete pohybovať medzi jednotlivými obrazovkami. Aplikáciu si stiahnete v príslušnom obchode s aplikáciami na svojom mobilnom zariadení.

Obrazovku jednoducho namontujete do akejkoľvek štandardnej zapustenej montážnej krabice, pomocou rozperiek alebo skrutiek a je napájaná samostatným zdrojom 24 V DC.

Ekran komunikuje się za pośrednictwem domowej sieci WiFi z resztą systemu Niko Home Control. Do aktywacji i zarejestrowania ekranu Digital black potrzebne jest aktywne połączenie internetowe. To połączenie internetowe zapewnia, że ekran Digital black i instalacja Niko Home Control są zawsze aktualne i mają najnowsze funkcje.

Podrobnosti o výrobku

Tento výrobok pozostáva z niekoľkých častí. Nižšie nájdete prehľad jednotlivých častí.

Digital black, prispôsobiteľná ovládacia obrazovka pre Niko Home Control, 24 V, rozperkami

Katalógové číslo
550-18000

Zariadenie Digital black je úplne prispôsobiteľný ovládací displej pre Niko Home Control s mimoriadne používateľsky prívetivým a jednoduchým rozhraním s jasnými symbolmi. Displej sa automaticky aktivuje, keď sa k nemu priblíži ruka. Týmto spôsobom môžete spínať alebo stlmiť svetlá, nastaviť svetelné scény, nastaviť režimy ventilácie, nastaviť rolety a žalúzie do požadovanej polohy, a to všetko v jednom kroku. Stručne povedané, k dispozícii sú všetky možné typy ovládania Niko Home Control.

Keďže variant Digital black 24 V je vybavený tepelným senzorom a algoritmom, môžete ho naprogramovať aj ako zónový termostat, ak je v elektroinštalácii Niko Home Control pripojený na modul chladenia/kúrenia (550-00150) alebo spínací modul (550-00103 alebo 550-00106), ktorý je naprogramovaný pre elektrické kúrenie. Máte termostat Niko Home Control (550-1305X) alebo aktívne pripojenie na systém kúrenie od jedného z našich partnerov? Potom pomocou zariadenia Digital black jednoducho nastavíte aj teplotu. Ak zariadenie Digital black používate ako termostat, nastavené hodnoty a týždenné programy zadefinujete pomocou aplikácie Niko Home.

S aplikáciou Niko Home si môžete vybrať nielen to, ktoré ovládacie prvky sa zobrazia, alebo kde na obrazovke sa zobrazia, ale aj spôsob, akým sa budete pohybovať v obrazovkách ovládania. Túto aplikáciu si môžete zadarmo stiahnuť v Google Play alebo v Apple App Store.

Displej jednoducho namontujete do ľubovoľnej štandardnej zapustenej montážnej krabice pomocou skrutiek alebo rozperiek. Musí byť napájaný samostatným zdrojom 24 V DC (napr. 340-00050). Ekran komunikuje się za pośrednictwem domowej sieci WiFi z resztą systemu Niko Home Control. Do aktywacji i zarejestrowania ekranu Digital black potrzebne jest aktywne połączenie internetowe. To połączenie internetowe zapewnia, że ekran Digital black i instalacja Niko Home Control są zawsze aktualne i mają najnowsze funkcje.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Špecifikácia

Digital black, prispôsobiteľná ovládacia obrazovka pre Niko Home Control, 24 V, rozperkami.

  • Napájanie: 24 V DC (SELV)
  • Maximálna spotreba energie: 5,5 W
  • Spotreba energie (pohotovostný režim): 1 W
  • Spôsob montáže: zapustená montážna krabica
  • Montážna výška: 110 - 160 cm
  • Rozmery (VxŠxH) (mechanizmus): 75 x 70 x 23,6 mm
  • Rozmery (VxŠxH) (obrazovka): 83 x 83 x 11,5 mm
  • Veľkosť obrazovky: 3,6”
  • Rozlíšenie obrazovky: 1024 x 768 pixelov
  • Jas obrazovky: automatický
  • Senzor priblíženia: 0 - 30 cm
  • Zmena nastavení: Niko Home app alebo programovací softvér Niko Home Control
  • Konfigurácia: Niko Home app
  • Komunikácia: Wifi 2,4 GHz bgn (HT20), WPA2-PSK (personal)
  • Kompatibilita systému: Niko Home Control II
  • Maximálny počet Digital blacks na inštaláciu: 20
  • Kapacita svoriek: 2 x 0,5 - 1 mm²
  • Vstupné napätie: 24 Vdc ± 10 %
  • Spôsob pripevnenia
    • pri montáži do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (0,8 x 5 mm)
    • hĺbka uchytenia rozperky: 31 mm
    • rozperky sa po uvoľnení vrátia úplne späť
  • Komunikačný protokol: WiFi
  • Maximálny výkon rádiovej frekvencie: 15.19 dBm
  • Prevádzková frekvencia: 2.4 GHz
  • Stupeň ochrany: IP40
  • Odolnosť voči nárazu: IK02
  • Certifikácia: CE
