Vergaderzaal met scenario's

Daglichtsturing in drie zones, aan/uit-verlichting in één zone, scenario's, stroomonderbreking naar geselecteerde stopcontacten

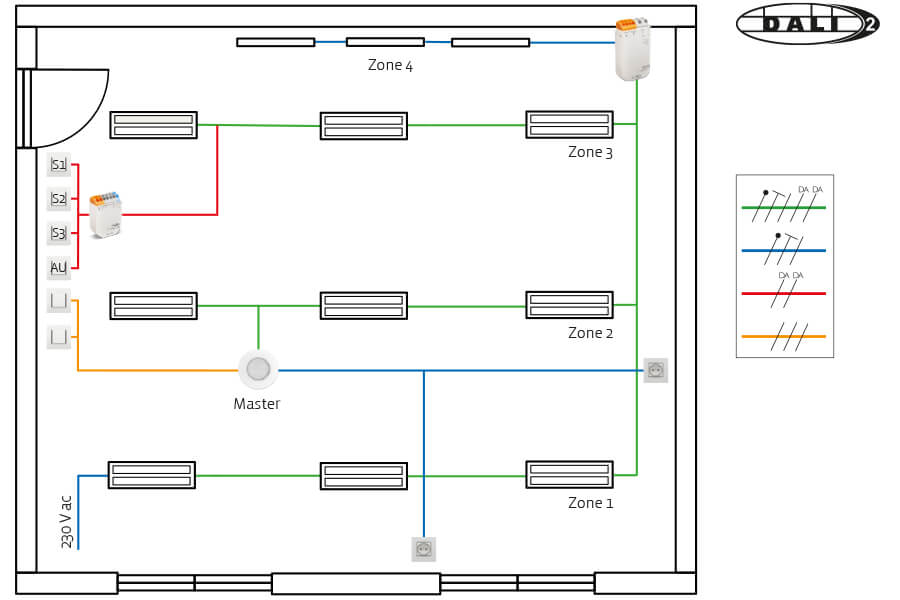

Principe voor vergaderzalen met dimbare daglichtsturing in drie zones, aan/uit-verlichting in één zone, stroomonderbreking naar geselecteerde stopcontacten en drukknoppen om scenario's te bedienen.

Functionaliteiten

De installatie heeft drie zones voor daglichtsturing en een zone aangestuurd door een extern DALI-2-relais. De verlichtingsarmaturen in de daglichtzones zijn uitgerust met DALI-2-drivers ontworpen om te dimmen. De armaturen in zone 4 zijn niet uitgerust met dimbare DALI-drivers.

Het intern relais van de detector wordt gebruikt om de stroom naar geselecteerde stopcontacten te onderbreken, zodat sluimerverbruik van de geconnecteerde toestellen vermeden wordt wanneer er niemand in de ruimte is. Een extern DALI-2-relais wordt gebruikt om de aan/uit zone 4 aan te sturen.

De verlichting kan automatisch ingeschakeld worden bij aanwezigheid of manueel door de 230 V-drukknoppen te bedienen. Wanneer de laatste persoon de ruimte verlaten heeft, wordt de verlichting na de aangepaste periode uitgeschakeld. Daglichtsturing kan manueel gestuurd worden via de drukknop. Je kunt tot zestien verschillende verlichtingsscenario's programmeren die je kunt bedienen met een drukknop. Je kunt terugkeren naar de daglichtsturing door een drukknop te bedienen.

De oplossing zorgt voor draadloze communicatie tussen de detector en de draadloze drukknoppen zonder batterij. Bedrading naar drukknoppen, zoals in glazen muren of tussenwanden, is niet nodig.

Je kunt ook de kleurtemperatuur aanpassen in dimbare zones, zowel manueel, vooraf ingesteld als automatisch (HCL). DALI-2 DT8-armaturen zijn vereist.

Aanbevolen producten

Alternatieve oplossingen

• Uitbreiding van het detectiebereik, 32-37 m: secundair 353-751021

• Klein detectiebereik, 12-13 m: master 353-651421, secundair 353-651021

• Detector in opbouw, 32-37 m: master: 353-752421, secundair 353-752021

• Detector in opbouw, 12-13 m, master: 353-652421, secundair 353-652021

• Draadloze optie voor manuele sturing: Niko dimschakelaar, Bluetooth®: 360-21001
