Konferenzraum mit Szenarien

Tageslichtsteuerung in drei Zonen, Ein-/Aus-Beleuchtungssteuerung in einer Zone, Szenarien, Abschaltung ausgewählter Steckdosen.

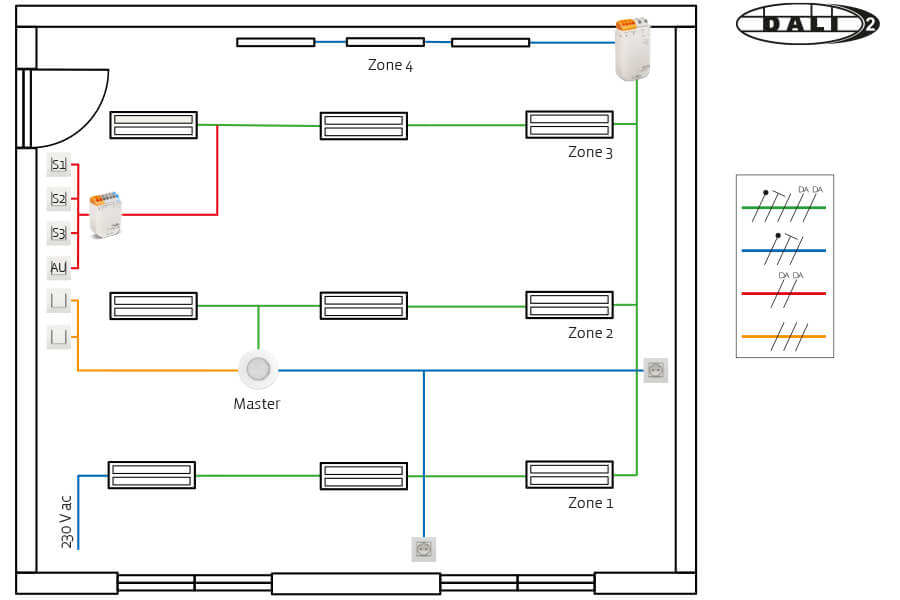

Prinzip für Konferenzräume mit dimmbarer Tageslichtsteuerung in drei Zonen, Ein- und Ausschalten der Beleuchtung in einer Zone, Stromabschaltung ausgewählter Steckdosen und Taster für Bedienszenarien.

Funktionen

Die Installation umfasst drei Zonen für die Tageslichtsteuerung und einer Zone, die von einem externen DALI-2-Relais gesteuert wird. Die Leuchten in den Tageslichtzonen sind mit DALI-2-Treibern zum Dimmen ausgestattet. Die Leuchten in Zone 4 sind nicht mit dimmbaren DALI-Treibern ausgestattet.

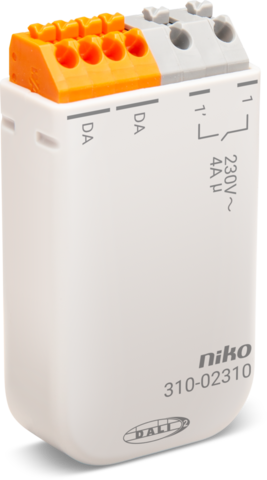

Das interne Relais des Melders wird verwendet, um den Strom zu ausgewählten Steckdosen abzuschalten und den Standby-Verbrauch der angeschlossenen Geräte zu eliminieren, wenn sich niemand im Raum aufhält. Ein externes DALI-2-Relais wird zur Steuerung der Ein-/Aus-Zone 4 verwendet.

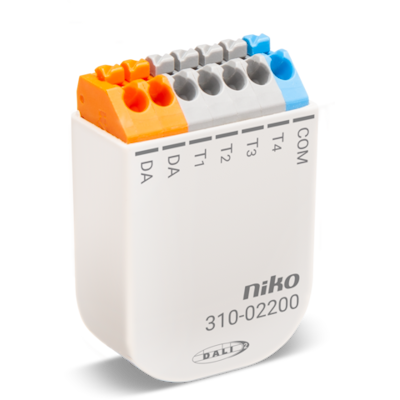

Die Beleuchtung kann entweder automatisch eingeschaltet werden, wenn jemand anwesend ist, oder manuell über einen 230-V-Taster. Die Beleuchtung schaltet sich nach der festgelegten Zeit aus, wenn die letzte Person den Raum verlassen hat. Die Tageslichtsteuerung kann mit einem Taster überbrückt werden. Es können bis zu 16 verschiedene Szenarien programmiert und durch Betätigung eines Tasters aktiviert werden. Die Tageslichtsteuerung kann durch Betätigung eines Tasters wieder aufgenommen werden.

Die Lösung ermöglicht eine drahtlose Kommunikation zwischen dem Melder und den draht- und batterielosen Tastern, sodass eine Verkabelung zu Tastern z. B. in Glaswänden oder Trennwänden nicht notwendig ist.

Die Änderung der Farbtemperatur kann zu den dimmbaren Zonen hinzugefügt werden, manuelle Änderung, Voreinstellungen oder automatisch (HCL), DALI-2 DT8 Leuchten sind erforderlich.

Ausgewählte Produkte

Alternativlösungen

• Erweiterung des Erfassungsbereichs, 32 - 37 m: sekundär 353-751021

• Kleinerer Erfassungsbereich, 12 - 13 m: Master 353-651421, sekundär 353-651021

• Melder für Aufputzmontage, 32-37 m: Master 353-752421, sekundär 353-752021

• Melder für Aufputzmontage, 12-13 m: Master 353-652421, sekundär 353-652021

• Drahtlose Überbrückungsoption: Niko Dimmschalter, Bluetooth®: 360-21001
