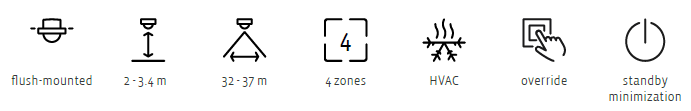

Principe voor vergaderzaal met dimbare daglichtsturing in drie zones, minimalisatie van het sluimerverbruik bij het intern relais van de detector. HVAC en zone 4 aangestuurd door externe DALI-2-relais. Manuele sturing van lichtsturing met DALI-2-drukknopinterface of een 230 V-drukknop.

Functionaliteiten

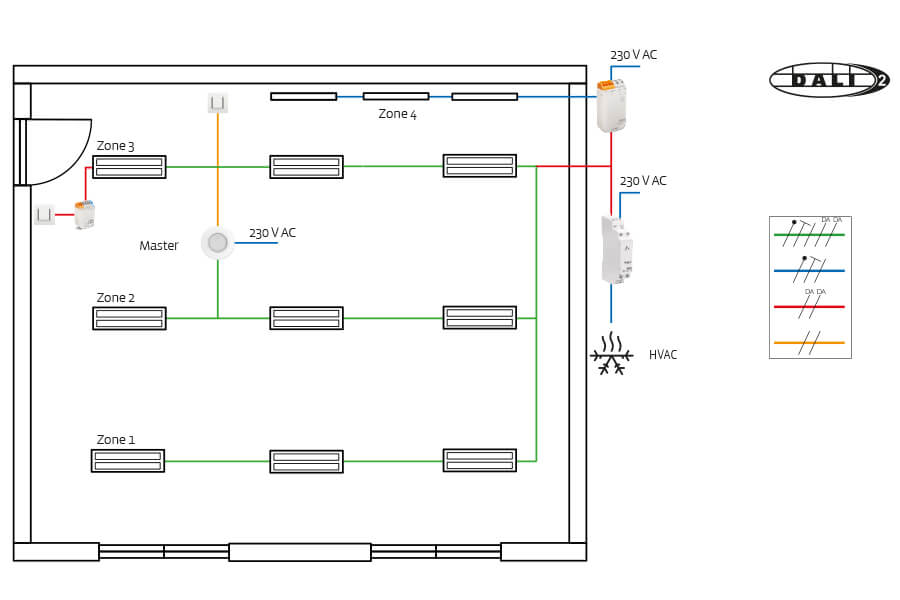

De installatie heeft drie zones voor daglichtsturing en één zone (zone 4) via een extern relais. Alle verlichtingsarmaturen in de daglichtzones zijn uitgerust met DALI-2-drivers ontworpen om te dimmen. Alle armaturen in zone 4 zijn uitgerust met standaard drivers zonder dimfunctie.

Het intern relais van de detector wordt gebruikt om de stroom naar de zones te onderbreken, zodat het sluimerverbruik voor de verlichtingsarmaturen in de daglichtzones wordt geëlimineerd als er niemand in de ruimte is.

Een extern DALI-relais wordt gebruikt om het ventilatiesysteem aan te sturen, ofwel als standalone in de ruimte of via BMS. Ventilatie zal automatisch starten als de detector activiteit heeft geregistreerd voor een aanpasbare tijdsperiode en zal verder werken gedurende een ingestelde tijd nadat de laatste persoon de ruimte verlaten heeft.

De verlichting kan automatisch ingeschakeld worden bij aanwezigheid of manueel door een 230 V-drukknop te bedienen of via de DALI-2-drukknopinterface. Wanneer de laatste persoon de ruimte verlaten heeft, schakelt de verlichting automatisch uit na een vooraf ingestelde tijd. Het is mogelijk om de daglichtsturing manueel te sturen via een 230 V-drukknop of de DALI-drukknopinterface.

Je kunt ook de kleurtemperatuur aanpassen in dimbare zones, zowel manueel, vooraf ingesteld als automatisch (HCL). DALI-2 DT8-armaturen zijn vereist.

De oplossing zorgt voor draadloze communicatie tussen de detector en de draadloze drukknoppen zonder batterij. Bedrading naar drukknoppen, zoals in glazen muren of tussenwanden, is niet nodig.

Aanbevolen producten

Alternatieve oplossingen

• Uitbreiding van het detectiebereik, 32-37 m: secundair 353-751021

• Klein detectiebereik, 12-13 m: master 353-651421, secundair 353-651021

• Detector in opbouw, 32-37 m: master: 353-752421, secundair 353-752021

• Draadloze optie voor manuele sturing: Niko dimschakelaar, Bluetooth®: 360-21001
