Stap 2
Drukknopdimmer, 3-draads + extra drukknoppen aanpassen
Breng het huidige aansluitschema in kaart en markeer de volgende draden met labels:
- Fasedraad die 230V aanvoert
- Draden die naar de lamp gaan
Let op: De schakeling kan er in werkelijkheid anders uitzien dan op de tekening. De draden naar de lamp lopen niet altijd naar boven. Ook kunnen de fasedraad en de nulleider een andere kleur hebben. Gebruik daarom een multimeter om het aansluitschema correct in kaart te brengen.

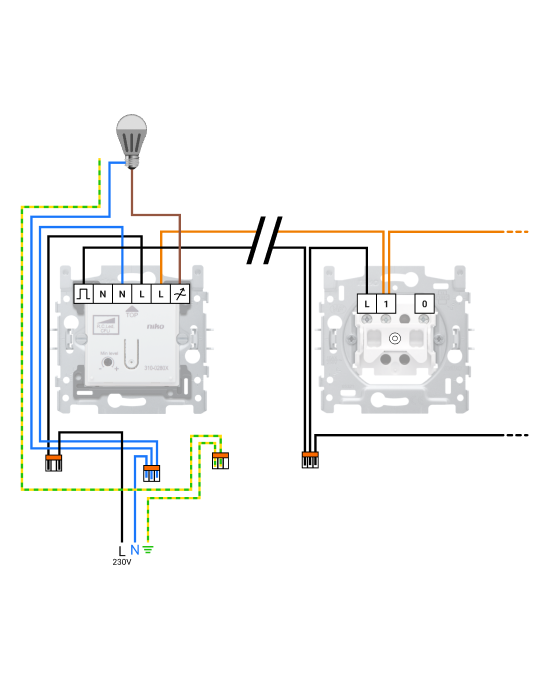

Huidig aansluitschema
Let op: Je aansluiting kan er anders uitzien, dit voorbeeld is maar één van de mogelijkheden.
Terug naar Schakeling identificeren

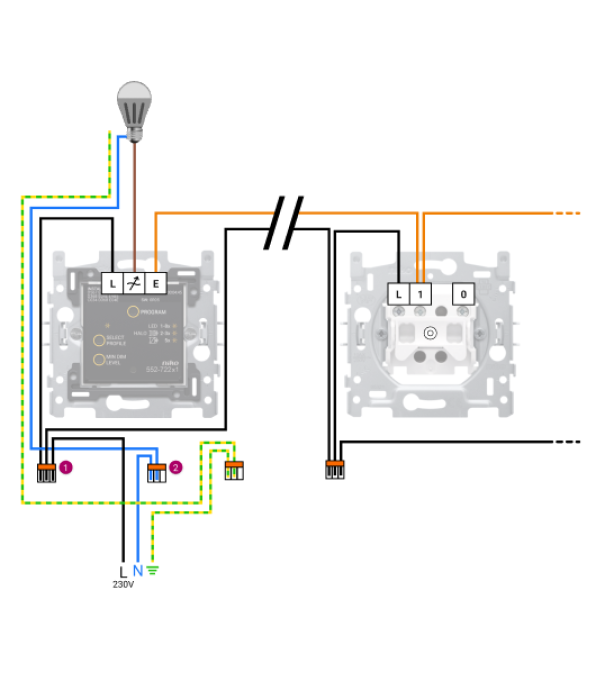

Niko Home Control aansluitschema
Sluit de geconnecteerde dimmer aan.
Let op: Sluit de geconnecteerde dimmer altijd rechtstreeks aan op de lamp.
Sluit de fasedraad ❶ via de aansluitklem aan op de klassieke drukknop. Je kunt de nuldraad weglaten ❷, want die is niet nodig in een geconnecteerde dimmer.
