Huisautomatisering - horizontale muurprint zonder aansluitunit voor drukknop

Referentiecode
450-00023

Niet meer beschikbaar sinds oktober 2021

Technische handleiding
CE-markering certificaten

Beschrijving

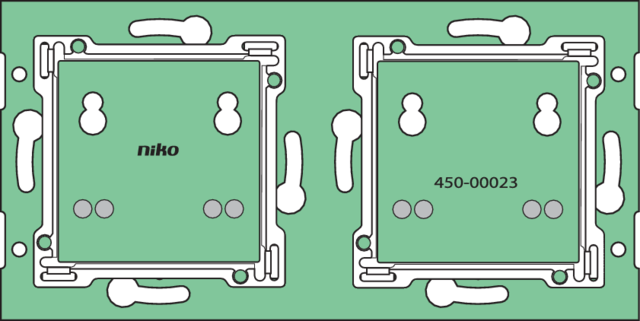

Met deze complete muurprint verbind je een of meerdere beldrukknoppen met de bus en stuur je signalen door. Je monteert hem op een enkelvoudige standaardinbouwdoos voor horizontale schroefbevestiging. Voor de bevestiging van meervoudige afdekplaten heb je geen bijkomende inbouwdozen nodig. De Nikobus-drukknoppen breid je eenvoudig vanuit de inbouwdoos in alle richtingen uit, zonder extra kap- of breekwerk. Bij de muurprint levert Niko je standaard een 4-polige aansluitconnector (2 voor Nikobus, 2 voor led- of infrarood-busdrukknopvoeding). Niko heeft ook een enkelvoudige muurprint met metalen brug. Die gebruik je op oneffen muren of in combinatie met andere metalen bruggen, zoals bij een stopcontact, thermostaat of klassieke schakelaar. Een set klauwen voor dozen zonder schroefbevestiging bestel je afzonderlijk. De connector is 4-polig (8-polig bij 05-012-50). Je monteert de busdrukknop met 1 centrale schroef. De muurprint bevestig je aan de muur met schroeven of klauwen.

Lastenboek

Huisautomatisering - horizontale muurprint zonder aansluitunit voor drukknop

  • Functie: Een muurprint omvat alle elektrische en mechanische componenten om één of meerdere drukknoppen aan te sluiten op de Nikobus installatie. Er zijn horizontale, verticale, enkelvoudige en meervoudige muurprints. Welke muurprint je kiest, hangt af van het gewenste aantal bedieningsknoppen en of je ze horizontaal of verticaal monteert. Als je de installatie later moet uitbreiden, hoef je enkel de muurprint te vervangen door een groter exemplaar. Voor elke meervoudige muurprint die je wilt aansluiten, heb je één aansluitunit nodig. Deze zijn afzonderlijk verkrijgbaar. Op de aansluitunit zit een viervoudige insteekconnector die twee aansluitingen heeft voor Nikobus en twee voor led- of infrarood-busdrukknopvoeding.
  • Bevestigingswijze
    • als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een klauwenset. Klauwensets voor enkel- en meervoudige muurprints zijn afzonderlijk verkrijgbaar.
  • Materiaaldikte: 1 mm
  • Markering: CE
