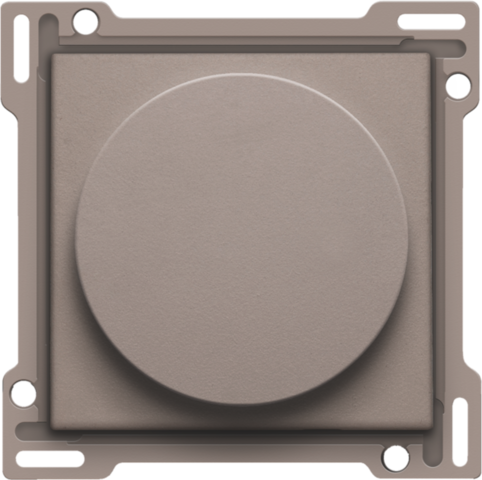

Afwerkingsset 1-0-2 voor draaischakelaar voor motoren, greige

Referentiecode
104-65938
Technische datasheets
CE-markering certificaten

Beschrijving

Centraalplaat met draaitoets voor aansturing van motoren. De draaitoets laat toe om in 3 snelheden een motor aan te sturen. Bvb voor het sturen van ventilatie. Afwerkingskleur: greige.

Lastenboek

Afwerkingsset 1-0-2 voor draaischakelaar voor motoren, greige.

  • Functie: De centraalplaat wordt op de draaischakelaar geklikt. De instelknop wordt over de bedieningsas van het mechanisme geschoven.
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
  • Materiaal grijpring: De grijpring van de instelknop is vervaardigd uit pc+pbt en in de massa donkergrijs gekleurd.
  • Kleur: greige (in de massa gekleurd, bij benadering NCS S5005-Y50R).
  • Opdruk: Het midden van de centraalplaat is op de bovenzijde onuitwisbaar aangeduid. De instelknop met schaalaanduiding moet tegenover deze aanduiding gepositioneerd worden. De instelknop heeft een ring waarop 1, 0 en 2 onuitwisbaar zijn aangebracht en wordt over de bedieningsas van de draaischakelaar bevestigd.
  • Demontage: De demontage gebeurt eenvoudig door het lostrekken van de centraalplaat van het mechanisme.
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Brandveiligheid

De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.

  • Afmetingen afwerking: 45 x 45 mm (HxB)
  • Afmetingen (HxBxD): 55.8 x 55.8 mm
  • Markering: CE
