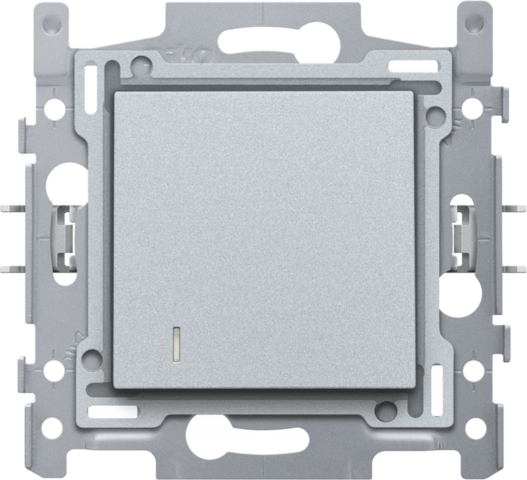

Hotelkaartschakelaar, sokkel en afwerkingsset Silver

Samengestelde inbouwschakelaar (sokkel en centraalplaat) in Niko Original Silver. De sokkel is uitgerust klauwbevestiging. Deze schakelaar wordt bijna exclusief gebruikt in hotels kamers. Aan de bovenkant van de schakelaar kan je de hotelkaart inbrengen waarbij door middel van de lens aangeven wordt dat je de lichten kunt bedienen in je kamer.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Hotelkaartschakelaar, sokkel en afwerkingsset Silver

Inbouwhotelkaartschakelaar, N.O. of normaal gesloten met afwerkingset bestaande uit een centraalplaat met venstertje, een sleuf voor de hotelkaart en een tussenschijfje.Het mechanisme bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn en kooiklemmen met onverliesbare schroeven. Deze schroeven hebben een gemengde schroefkop (Pz1 -sleuf 1x5mm). Tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Het mechanisme is ook voorzien van een vierde bijkomende aansluitklem die toelaat een verlichtingseenheid aan te sluiten.De sokkel van de drukknop is vervaardigd uit ureumformaldehyde (UF) lichtgrijs RAL 7035. De sokkel heeft een hoge hitteresistentie: hij smelt niet bij blootstelling aan hoge temperaturen. Dit in tegenstelling tot thermoplasten.Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5mm² draad bevatten. De ontmantelingslengte (8mm) van de draden en het aansluitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht.De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingseenheid. In de linkse nis (vooraanzicht) kan een verlichtingseenheid met draadjes of een automatische verlichtingseenheid geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat de automatische verlichtingseenheid bij het inklikken direct contact maakt met de drukknop en op die manier ook direct aangesloten is.Bij het bevestigen van de drukknop in een inbouwdoos met grijpvlakken maakt men gebruik van klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1 – sleuf 1x5mm). De klauwen, die een ingrijpdiepte hebben van 31mm, kunnen na het losschroeven handmatig in hun oorspronkelijke positie teruggeduwd worden. Deze klauwen kunnen ook met een schroevendraaier op een eenvoudige manier uitgeduwd worden.Het inbouwraam heeft een metaaldikte van 1mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3mm.Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser,…) zodat de montage van één of meerdere schakelaars en of drukknoppen vlot en eenvoudig kan verlopen. Aan de rechter- en linkerzijde heeft het inbouwraam omhooggeplooide zwaluwstaarten waardoor horizontaal koppelen van meerdere schakelaars en of drukknoppen snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van het inbouwraam alsook de doorzetting naar binnen toe verlenen extra robuustheid aan de drukknop.Het verticaal koppelen van de schakelaars of drukknoppen, centerafstand 60mm, gebeurt door het in elkaar schuiven van de inbouwramen. Deze vergrendelen zich automatisch. Voor het verticaal koppelen van schakelaars of drukknoppen, centerafstand 71mm, is het inbouwraam onderaan voorzien van twee voorgevormde lipjes. Door deze lipjes naar beneden te plooien over een afstand van 1mm, steunt deze drukknop perfect op de onderste en is de centerafstand van 71mm gewaarborgd.Bij verticale montage van meerdere functies wordt de hotelkaartschakelaar steeds bovenaan geplaast.De 4 rechthoekige openingen (7x2,5mm) in het inbouwraam kunnen, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2mm opvangen. Bij een dergelijke speling kan de afdekplaat alsnog perfect tegen de muur aansluiten. Eerst wordt het tussenschijfje in het mechanisme geklikt. Nadien wordt de centraalplaat op het mechanisme geklikt. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt.De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct kan gepositioneerd worden ten opzichte van de centraalplaat.De centraalplaat heeft tevens een venstertje en bevat een sleuf voor een hotelkaart. Geschikte kaarten: breedte: min. 45mm / max. 60mm, dikte: min. 0,75mm / max. 1,2mm.Na montage van het geheel (afdekplaat, centraalplaat en hotelkaartschakelaar) zijn er, dankzij de vlakke boord aan de centraalplaat geen metalen delen zichtbaar.De samenstelling van een hotelkaartschakelaar, centraalplaat en een afdekplaat heeft een beschermingswaarde IP21.De kunststofdelen van de centraalplaat voldoen aan een gloeidraadproef van 650°C en zijn halogeenvrij.De centraalplaat is vervaardigd uit vormvaste pc+asa en silver gelakt. Na montage is een slagvastheid van IK06 gegarandeerd. Inbouwdiepte = 18mm. Opbouwhoogte = max. 9,2mm.CE markering. CEBEC en NF gekeurd.

• Markering: CE
