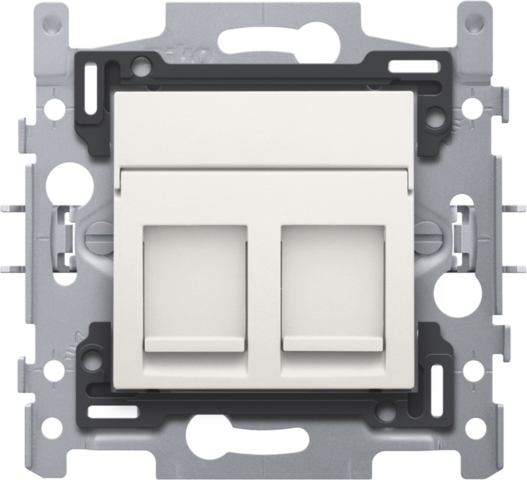

2 RJ45-aansluitingen STP cat. 6A, vlakke uitvoering, sokkel 60x71 klauw en afwerkingsset white

Referentiecode
101-65178
Technische handleiding

Beschrijving

Samengestelde wandcontactdoos (sokkel en afwerkingsset) met 2 RJ45-aansluitpunten cat. 6A STP voor het maken van een netwerkverbinding met 2 apparaten voor telefonie, Ethernet, IP of internettoepassingen. Het mechanisme wordt in sterconfiguratie aangesloten op de centrale aansluitkast met behulp van een kabel van hetzelfde performantietype. De afscherming zorgt voor een storingsbestendigere verbinding. Het inbouwraam heeft binnenafmetingen 45 x 45 mm en buitenafmetingen 60 x 71 mm en is voorzien van klauwbevestigingen. Afwerkingskleur: white

Lastenboek

2 RJ45-aansluitingen STP cat. 6A, vlakke uitvoering, sokkel 60x71 klauw en afwerkingsset white.

  • Markering: CE

Combinatie coax met RJ45-aansluiting UTP Cat5E, vlakke uitvoering, 60 x 71 mm met schroefbevestiging. Aansluiting tv <1dB (5-75Mhz en 125-860Mhz) en RJ45. Volgens DIN 45325 en IEC 61169-2:2007, geschikt voor stekkers met een diameter van 9,5 mm. Goedgekeurd Telenet Interkabel en VOO en geoptimaliseerd voor de door Telenet voorgeschreven PVC6- en PE6-kabel. De contacten worden met een onverliesbare metalen kap afgeschermd. De coaxkabel wordt aan de achterzijde van het mechanisme aangesloten. De ontmantelingslengte is op de achterzijde van de sokkel aangebracht als hulp bij de montage. De coaxkabel wordt vastgeschroefd met een schroef met gemengde schroefkop (kruis-sleuf 1 mm). De trekontlasting wordt vastgeschroefd met een onverliesbare schroef met gemengde schroefkop (kruis–sleuf 1 mm). De onafgeschermde RJ45-connector dient om apparatuur voor spraak, data en beeldtoepassingen aan te sluiten. De performantie is cat. 5E voor bandbreedtes tot 100 MHz. Het passtuk is onderaan en bovenaan voorzien van twee snaphaken voor het vastgrijpen van de centraalplaat. Bovendien zijn de passtukken op de 4 hoeken voorzien van nokken die ervoor zorgen dat de centraalplaat perfect gepositioneerd wordt t.o.v. de passtukken. Het passtuk voor TV is voorzien van een onuitwisbare opdruk Telenet Interkabel en VOO.

  • Afmetingen (HxBxD): 71 x 73,2 x 40,5 mm
  • Markering: CE

Universele sokkel 45 x 45 mm. Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan de rechter- en linkerzijde heeft de sokkel omhooggeplooide zwaluwstaarten waardoor horizontaal koppelen van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. Je kunt de sokkels verticaal koppelen met een centerafstand van 60 x 71 mm door ze in elkaar te schuiven. Ze vergrendelen zich automatisch. Voor het horizontaal koppelen van sokkels met een centerafstand 71 mm, is de sokkel onderaan voorzien van twee voorgevormde lipjes. Door deze lipjes naar beneden te plooien over een afstand van 1 mm, steunt deze perfect op de onderste en is de centerafstand van 71 mm gewaarborgd. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.

  • Afmetingen (HxBxD): 45 x 45 mm

Centraalplaat data 2x RJ, white. De centraalplaat wordt geklikt over twee enkelvoudige passtukken 1, 2, 5 of 6 of op een tweevoudig passtuk 3.2 of 4.2 (Passtukken kunnen geklikt worden in een inbouwraam 45 x 45 mm, een installatiekanaal met dekselhoogte 45mm of een lege Mini-Patch verdeler met 45 x 45 mm-opening.) Afmetingen etiket: 9,5x 42,4 mm De centraalplaat is eveneens voorzien van stofschuifjes. De centraalplaat is bovenaan voorzien van een scharnierend, niet doorzichtig venstertje met etiket. Afmetingen etiket: 9,5 x 42,4 mm. De demontage gebeurt eenvoudig door het lostrekken van de centraalplaat van het mechanisme.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
  • Kleur: white (in de massa gekleurd, bij benadering RAL9010)
  • Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
  • De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
  • Afmetingen afwerking: 45 x 45 mm (HxB)
  • Afmetingen (HxBxD): 447 x 447 x 85 mm
