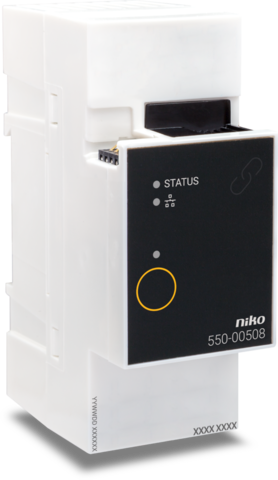

IP-gränssnitt för Niko Home Control

IP-gränssnittet ansluter Niko Home Control-systemet till ett lokalt IP-nät via RJ45-anslutningen nedtill på modulen. Möjliga tillämpningar: sammankoppling av pekskärmar, WiFi-routrar för smartphone-styrda handlingar och datornät för användarapplikationer. IP-gränssnittet krävs också för loggning av data från elmätningsmodulerna och data från pulsräknaren.

Den här artikeln skyddas av minst ett patent (eller en patentansökan). Mer information om patent finns på www.niko.eu/innovation.

IP-gränssnitt för Niko Home Control.

• Funktion: IP-gränssnittet ansluter Niko Home Control-installationen till ett lokalt IP-nätverk. Möjliga tillämpningar: upprätta en anslutning till Niko Home Control-pekskärmen, med en smartphone via WiFi-routern och med användarprogramvaran lagrad på en lokal nätverksdator. IP-gränssnittet krävs också för loggning av energidata.

IP-gränssnittet är anslutet till den boendes hemnätverk via RJ45-porten (hastighet hos Ethernet-anslutning: 10/100 Mbit/s). En IP-adress kommer att tilldelas till IP-gränssnittet av nätverksroutern. Datorn, pekskärmen(-arna) och externa IP-system anslutna till samma nätverk kan sedan kommunicera med installationen via IP-gränssnittet.

• Glidkontakt för att ansluta modulen till följande modul på DIN-skenan
• En RJ45-port nedtill för kommunikation via TCP/IP
• Utspänning (SEC): 26 V DC, max. 400 mA (SELV, säkerhetsklenspänning)
• DIN-mått: 2E
• Märkning: CE
