Biuro ze sterowaniem systemem HVAC

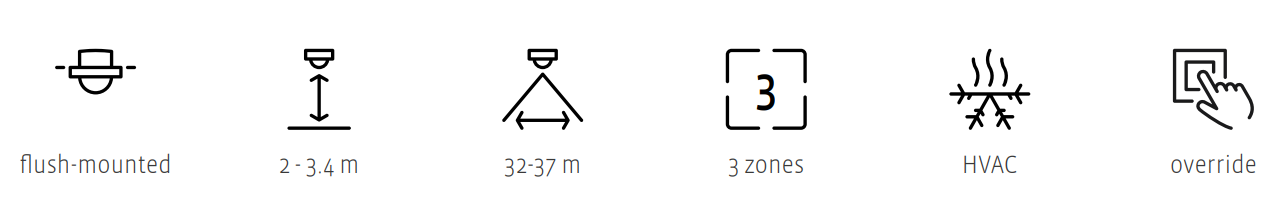

Sterowanie światłem dziennym z funkcją ściemniania w dwóch strefach; oświetlenie krawędziowe w strefie 3

Zasada dla biura ze sterowaniem światłem dziennym z funkcją ściemniania w dwóch strefach + oświetleniem krawędziowym z funkcją ściemniania w strefie 3 i HVAC. Sterowanie światłem dziennym i wieloma strefami za pomocą interfejsu przyciskowego DALI-2 lub przycisku 230 V.

Funkcje

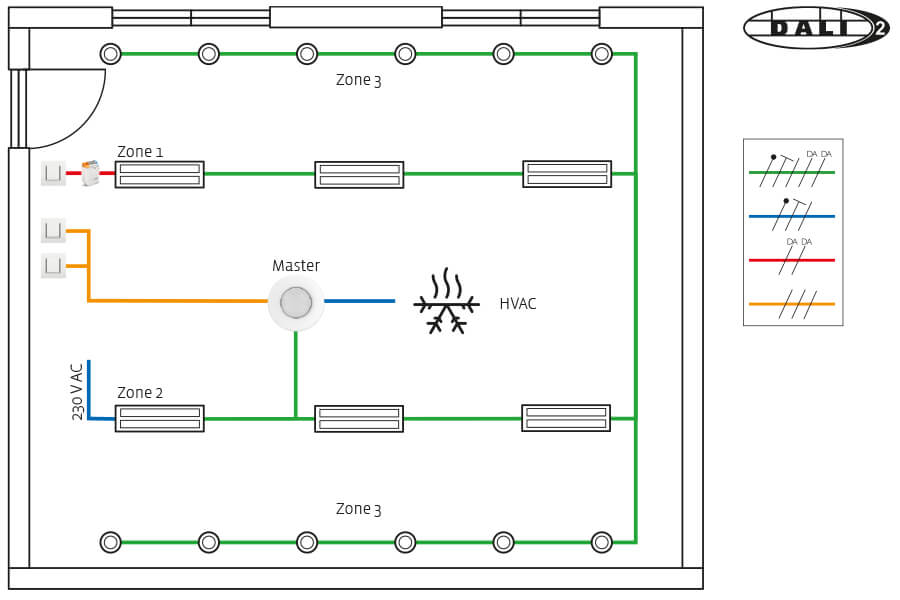

Instalacja składa się z dwóch stref do sterowania światłem dziennym i strefy 3 oświetlenia krawędziowego (oświetlenie efektowe). Wszystkie oprawy wyposażone są w sterowniki DALI-2 służące do ściemniania.

Wewnętrzny przekaźnik czujnika służy do sterowania systemem HVAC, albo jako samodzielny przekaźnik w pomieszczeniu, albo za pośrednictwem BMS. System HVAC uruchomi się automatycznie, gdy czujnik zarejestruje aktywność przez ustawiony okres czasu i będzie działać przez ustawiony okres czasu po opuszczeniu pomieszczenia przez ostatnią osobę.

Światło może włączać się automatycznie po wykryciu obecności, po aktywnym naciśnięciu przycisku 230 V lub za pośrednictwem interfejsu przycisków DALI-2. Światło wyłączy się po ustawionym okresie czasu od opuszczenia pomieszczenia. Możliwe jest wyłączenie sterowania światłem dziennym za pomocą przycisku 230 V lub przycisków 24 V. Rozwiązanie umożliwia bezprzewodową komunikację między czujnikiem a bezprzewodowymi i bezbateryjnymi przyciskami, dzięki czemu nie jest konieczne podłączanie przewodów do przycisków np. w szklanych ścianach lub ścianach działowych.

Do stref z funkcją ściemniania można dodać zmianę temperatury barwowej, zmianę ręczną, ustawienia wstępne lub automatyczne (HCL), wymagane są oprawy DALI-2 DT8.

Wyróżnione produkty

Alternatywne rozwiązania

• Rozszerzenie zasięgu wykrywania, 32–37 m: podrzędny 353-751021
• Mały zasięg wykrywania, 12–13 m: nadrzędny 353-651421, podrzędny 353-651021
• Czujnik natynkowy, 32–37 m, nadrzędny: 353-752421, podrzędny 353-752021
• Bezprzewodowy i bezbateryjny przycisk, Bluetooth®: 360-21001
