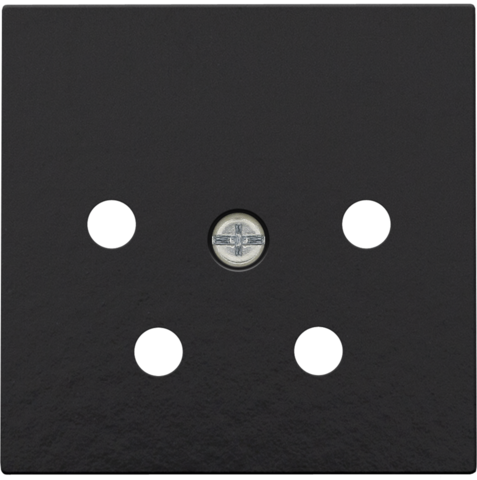

Afwerkingsset voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT), piano black coated

Referentiecode
200-69010
Technische datasheets
CE-markering certificaten

Beschrijving

Centraalplaat voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT). De centraalplaat wordt d.m.v. een schroef met gemengde schroefkop (Pz1-sleuf 1 x 5,5 mm) op een vierpolige inbouwcontactdoos geschroefd. Deze centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Afwerkingskleur: piano black coated.

Productomschrijving

Afwerkingsset voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT), piano black coated. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.

  • Functie: Centraalplaat voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT). De centraalplaat wordt d.m.v. een schroef met gemengde schroefkop (Pz1-sleuf 1x5,5mm) op een vierpolige inbouwcontactdoos geschroefd.
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
  • Kleur: Bakelite®-look piano black gelakt (bij benadering NCS S 9000 N, RAL 9005). Bakelite® is a registered trademark of Hexion GmbH
  • Demontage: De demontage gebeurt eenvoudig door het losschroeven van de centraalplaat.
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • Brandveiligheid
    • de kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C)
    • de kunststofdelen van de centraalplaat zijn halogeenvrij
  • Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)

Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)

  • Afmetingen (HxBxD): 44.5 x 44.5 x 8.6 mm
  • Markering: CE
Alternatieve kleuren

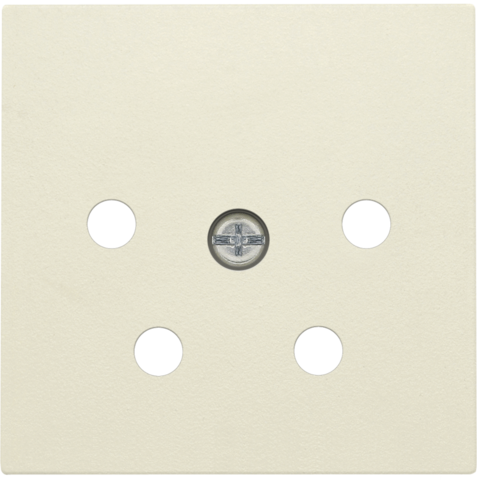

  • 100-69010
    Kleuren cream
    Referentiecode 100-69010

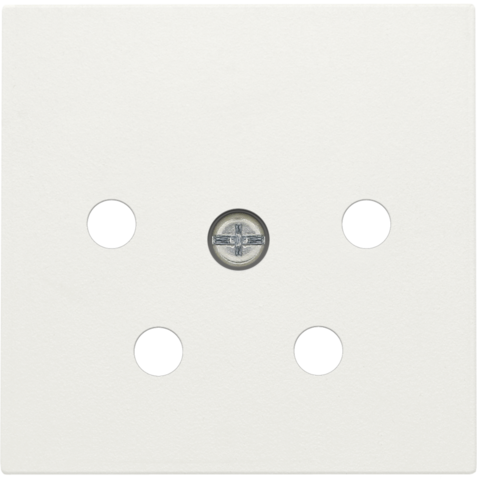

  • 101-69010
    Kleuren white
    Referentiecode 101-69010

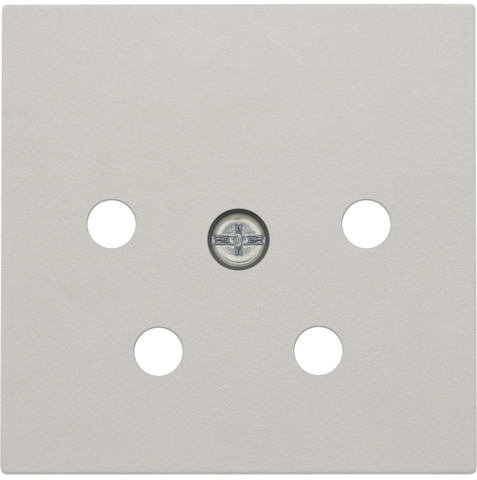

  • 102-69010
    Kleuren light grey
    Referentiecode 102-69010

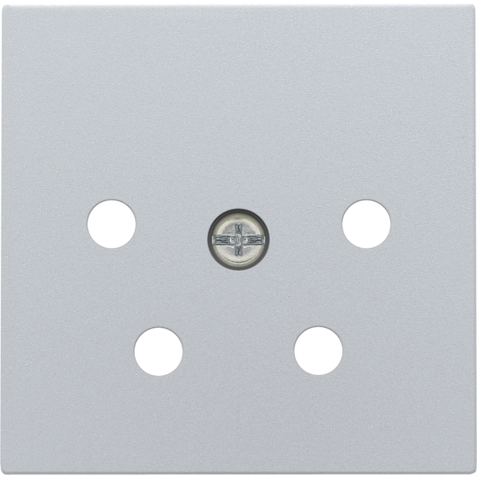

  • 121-69010
    Kleuren sterling coated
    Referentiecode 121-69010

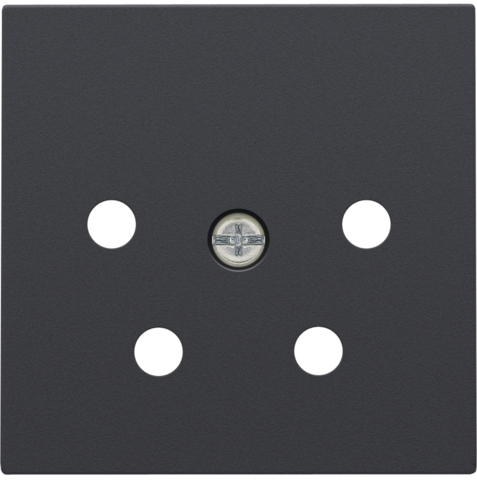

  • 122-69010
    Kleuren anthracite coated
    Referentiecode 122-69010

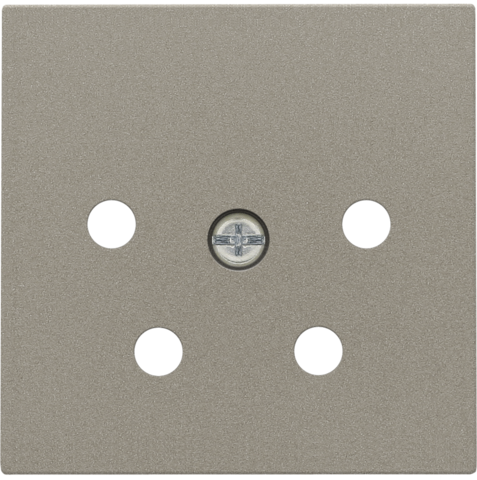

  • 123-69010
    Kleuren bronze coated
    Referentiecode 123-69010

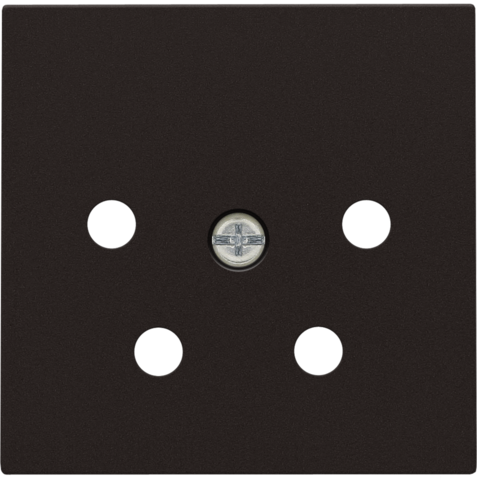

  • 124-69010
    Kleuren dark brown coated
    Referentiecode 124-69010

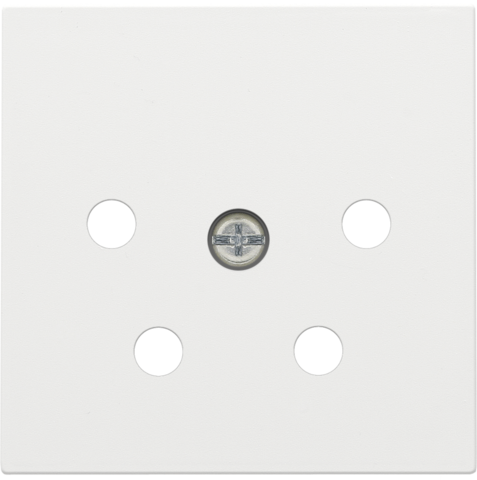

  • 154-69010
    Kleuren white coated
    Referentiecode 154-69010

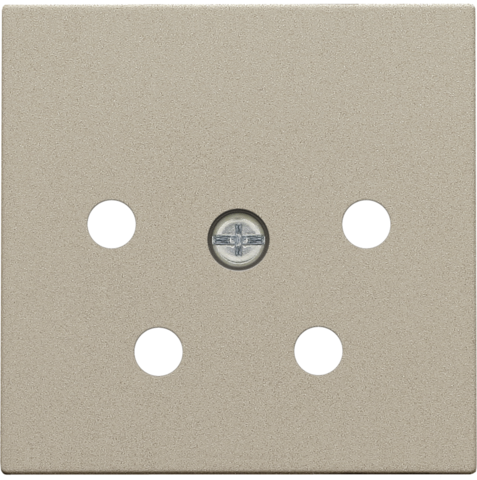

  • 157-69010
    Kleuren champagne coated
    Referentiecode 157-69010

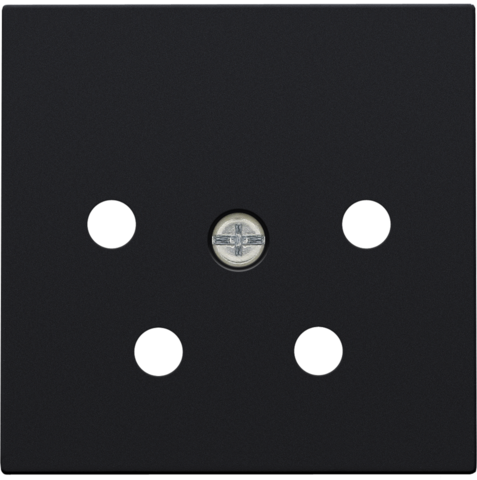

  • 161-69010
    Kleuren black coated
    Referentiecode 161-69010
  • 200-69010
    Kleuren piano black coated
    Referentiecode 200-69010

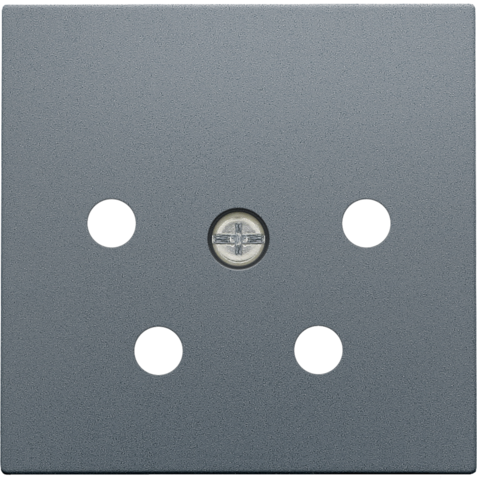

  • 220-69010
    Kleuren blue grey coated
    Referentiecode 220-69010

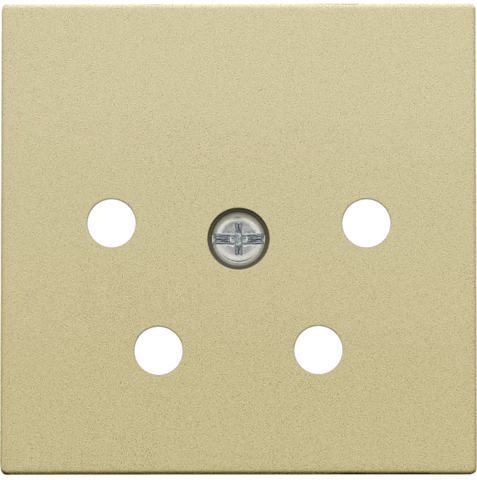

  • 221-69010
    Kleuren gold coated
    Referentiecode 221-69010
