Bewegingsmelder, Niko Home Control, 8 m, 180°, wanddetector, voor inbouwdoos

Deze bewegingsmelder is enkel geschikt voor gebruik binnenshuis. Niko Home Control voorziet de bewegingsmelder van stroom. Er is geen extra voeding nodig. Te gebruiken als bewegingsmelder of als bewegingsmelder in combinatie met een lichtmeetcel.

Productdetails

  • Dit product bestaat uit verschillende onderdelen. Je vindt hieronder een overzicht van de samenstellende artikels.

    Afwerkingsset voor wandbewegingsmelder voor Niko Home Control, cream

    Referentiecode
    100-55511

    Afwerkingsset voor wandbewegingsmelder voor Niko Home Control (550-2021X). Met de toets schakel je het licht zelf aan en uit. Er brandt een led als je de bewegingsmelder manueel aanschakelt. Afwerkingskleur: cream.

    • 100-55511
      Kleuren cream
      Referentiecode 100-55511
    • 101-55511
      Kleuren white
      Referentiecode 101-55511
    • 102-55511
      Kleuren light grey
      Referentiecode 102-55511
    • 121-55511
      Kleuren sterling coated
      Referentiecode 121-55511
    • 122-55511
      Kleuren anthracite coated
      Referentiecode 122-55511
    • 123-55511
      Kleuren bronze coated
      Referentiecode 123-55511
    • 124-55511
      Kleuren dark brown coated
      Referentiecode 124-55511
    • 154-55511
      Kleuren white coated
      Referentiecode 154-55511
    • 157-55511
      Kleuren champagne coated
      Referentiecode 157-55511
    • 161-55511
      Kleuren black coated
      Referentiecode 161-55511
    • 200-55511
      Kleuren piano black coated
      Referentiecode 200-55511
    • 220-55511
      Kleuren blue grey coated
      Referentiecode 220-55511
    • 221-55511
      Kleuren gold coated
      Referentiecode 221-55511
  • Niko stelde dit product al voor jou samen. We combineerden verschillende artikels tot één afgewerkt product.
    Technische datasheets
    CE-markering certificaten

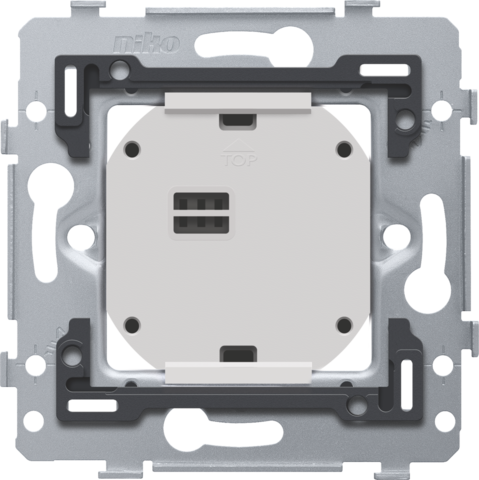

    Bewegingsmelder, Niko Home Control, 8 m, 180°, wanddetector, voor inbouwdoos

    Referentiecode
    550-20211

    Deze bewegingsmelder is geschikt voor gebruik binnenshuis en kan gebruikt worden als bewegingsmelder of als bewegingsmelder in combinatie met een lichtmeetcel. Met een druk op de toets schakel je het licht ook manueel aan en uit. De bewegingsmelder wordt gevoed via de Niko Home Control installatie.

    Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

    Productomschrijving

    Bewegingsmelder, Niko Home Control, 8 m, 180°, wanddetector, voor inbouwdoos.

    • Functie: De binnenbewegingsmelder detecteert beweging van een warmtebron en activeert of deactiveert Niko Home Control functies. De binnenbewegingsmelder detecteert beweging van een warmtebron met behulp van de Passief InfraRood technologie (PIR). Als hij beweging detecteert, activeert of deactiveert hij Niko Home Control functies. Deze functies wijs je toe bij het programmeren van de installatie door functies te koppelen aan het unieke adres van elke binnenbewegingsmelder. Als een persoon het detectiegebied betreedt, wordt het startgedrag uitgevoerd. Bij het verlaten van of het bewegingsloos verblijven in het detectiegebied (10 s na laatste detectie) wordt het stopgedrag uitgevoerd. De binnenbewegingsmelder heeft ook een manuele mode. In manuele mode gedraagt de binnenbewegingsmelder zich alsof er permanent beweging is. Druk op de manuele-modeknop om deze mode te activeren of te deactiveren. Als je de manuele mode niet deactiveert, blijft de functie die aan de bewegingsmelder gekoppeld is 4 uur lang actief. De binnenbewegingsmelder bestaat uit twee delen: de sensor (XXX-55511) en de sokkel (550-2021X). Deze bevestig je op een standaard inbouwdoos met schroeven. De maximale detectieafstand bedraagt 8 m. Met de potentiometer onder het deksel van de sensor kun je de lichtgevoeligheid instellen.
    • Aansluitklemmen: 2 aansluitklemmen
    • Bereik lichtintensiteit: 10 lux – 1000 lux
    • Montagehoogte: 0.8 – 1.2 m
    • Detectiebereik (PIR): 8 m vanop een hoogte van 1 m
    • Detectiehoek horizontaal: 180°
    • Detectiehoek verticaal: 60°

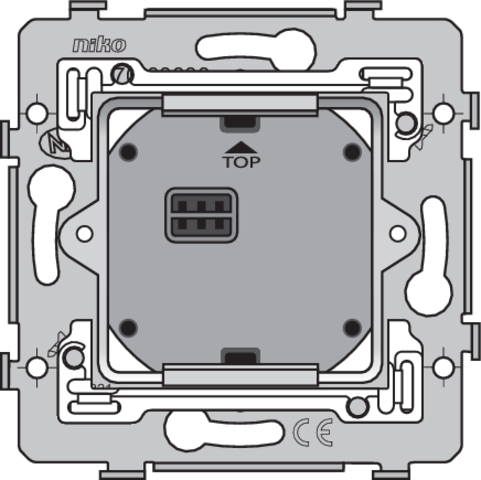

    • Inbouwraam
      • metaaldikte 1 mm
      • na het snijden verzinkt op alle zijden, ook op de snijzijden
      • met 4 inloopsleuven met schroefgat van 7 mm
      • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
    • Bevestigingswijze
      • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
    • Centerafstand
      • horizontale koppeling en verticale koppeling met centerafstand 71 mm
      • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
      • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
    • Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
    • Draadaansluiting
      • de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
    • Draadcapaciteit
      • 0,5 of 1 mm² per aansluitklem
    • Voedingsspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
    • Je kunt de verlichting ook manueel in- en uitschakelen met de drukknop op het toestel. Na vier uur schakelt het licht automatisch uit.
    • Beschermingsgraad: IP20
    • Beschermingsgraad: IP40 voor de samenstelling van een mechanisme en afdekplaat
    • Afmetingen (HxBxD): 73.2 x 73 x 20.2 mm
    • Markering: CE
