Denne artikel er (eller bliver snart) utilgængelig. Den er erstattet af følgende artikel/artikler:

550-14117: Enkelt vægmonteret busprint med monteringsunderlag til Niko Home Control, 71 x 71 mm, med skruefastgørelse

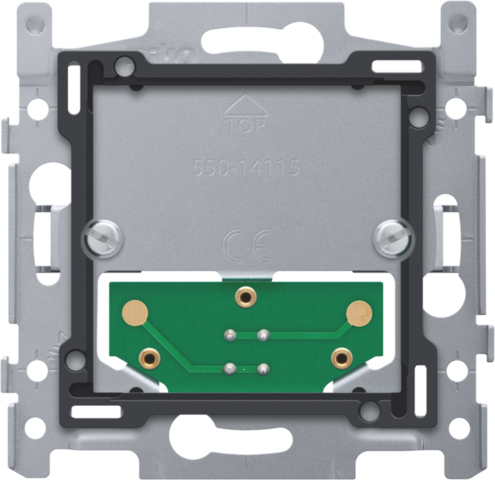

Vægmonteret busprint med monteringsunderlag til Niko Home Control

Typenr.
550-14115
EAN nummer
5413736291423

Ikke længere tilgængelig siden maj 2021

Certificaten CE-Marking

Beskrivelse

Det vægmonterede busprint kan monteres på en eksisterende indbygningsdåse eller en ujævn væg og danner forbindelsen mellem controlleren og installationen. Alle Nikos betjeningstryk og rammer kan klikkes sammen, og kombineres med et eller flere vægmonterede busprint med monteringsunderlag.

Specifikationer

Vægmonteret busprint med monteringsunderlag til Niko Home Control

  • Funktion: En vægmonteret printplade indeholder alle de elektriske og mekaniske komponenter, der kræves for at forbinde en eller flere tryk til Niko Home Control-installationen. Niko tilbyder horisontale, vertikale, enkelte eller flere printplader. Vælg typen af printplade afhængigt af antallet af nødvendige funktionsknapper og på en horisontal eller vertikal samling. Printpladen kan nemt udskiftes med en større på et senere tidspunkt, hvis der er behov for at udvide installationen. Den dobbelte stikforbindelse bruges til at forbinde buskablet til den vægmonterede printplade og til at etablere forbindelse til det næste kontrolelement. Den har to kontakter, hver med to åbninger. For at tilslutte enkelte, vægmonterede printplader tilslutter du bussen ved at hjælp af to ledninger fra buskablet. Tilslut hver ledning separat til én af kontakterne. Hver kontakt er markeret med bogstavet B. Brug, om nødvendigt, den anden åbning på kontakten til at etablere forbindelse til det næste kontrolelement.
  • Kabelforbindelse
    • dobbelt plug-in-konnektor
  • Tilslutningsklemmer
    • op til 2 x 0,5 mm² ledning pr. tilslutningsklemme
  • Fastgørelsesmetode
    • til forsænket montering med gribeoverflader bruges gribere, der kan drejes åbne med skruer med et kærvskruehoved (slot 0,8 x 5 mm)
    • bæreflade gribere: 31 mm
    • griberne drejes helt tilbage, når de løsnes
  • Dimensioner (HxBxD): 71.2 x 73.2 mm
  • Materialetykkelse: 1 mm
  • Godkendelse: CE
