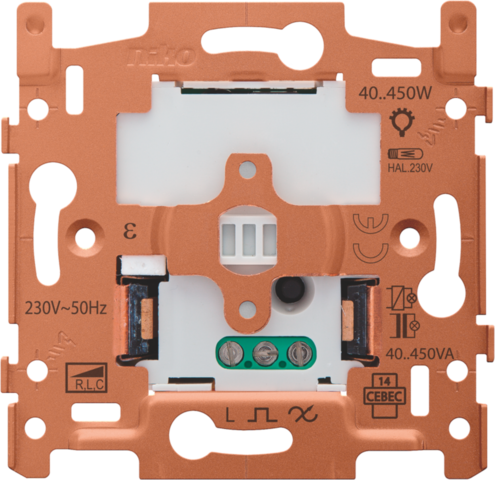

Sokkel voor universele drukknopdimmer 450 VA, 2-draads

Sokkel voor een universele drukknopdimmer met een vermogen van 450 VA. Een afwerkingsset XXX-31001 in een kleur naar keuze moeten afzonderlijk besteld worden.

Sokkel voor universele drukknopdimmer 450 VA, 2-draads.

• Functie: Deze inbouwdimmer kiest automatisch voor faseaansnijding of faseafsnijding. Voor resistieve, capacitieve en inductieve belastingen. Bijna volledig geluidloze dimmer dankzij gebruik van geavanceerde transistortechnologie. Maximaal 30 bedieningspunten met N.O.-drukknoppen in parallel. Ontstoring van de drukknopingang. Aansluiting van drukknoppen mogelijk in verschillende configuraties. Kort drukken op de knop schakelt het licht aan/uit. Lang drukken bedient de dimmer. Opnieuw drukken keert de dimrichting om. Kan gebruikt worden in enkelpolige, wissel- of kruisschakelingen. Gebruik met of zonder geheugen, instelbaar via de drukknopingang. Onverliesbaar geheugen. De ontstoringsgraad voldoet aan de Europese norm EN 55015. Voor gebruik met of zonder lichtwaardegeheugen.
• Minimale belasting: 40 W/40 VA
• Maximale belasting elektronische transformator: 450 VA
• Maximale belasting gewikkelde transformator: 450 VA
• Maximale belasting ringkerntransformator: 450 VA
• Bromvrij: ja
• CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
• Beveiliging overbelasting: thermische overbelastingsbeveiliging met automatische herstelfunctie
• Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
• Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 20 °C zal de maximale belasting 5 % dalen per 5 °C
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Draadaansluiting
  • de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
• Draadcapaciteit
  • 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
• Centerafstand
  • eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
  • verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
  • verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
• Voedingsspanning: 230 Vac ± 10 %, 50 Hz
• Aansluitklemmen: 3 aansluitklemmen
• Afmetingen (HxBxD): 71 x 73 mm
• Markering: CE
