Dit artikel is (binnenkort) niet meer beschikbaar. Het is vervangen door:

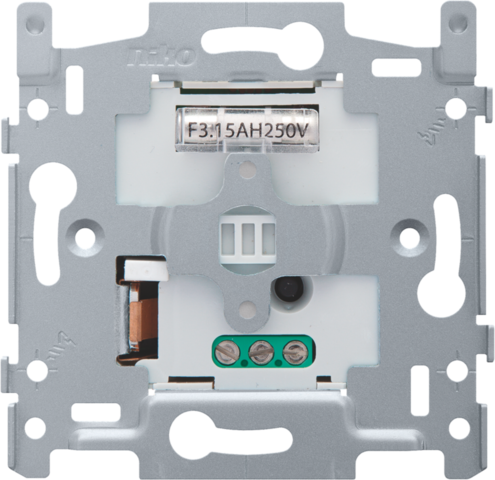

Sokkel voor drukknopdimmer 550 VA, 2-draads

Referentiecode
310-02601

Niet meer beschikbaar sinds oktober 2021

Technische handleiding
CE-markering certificaten

Beschrijving

Sokkel voor een drukknopdimmer met een vermogen van 550 VA. Een afwerkingsset XXX-31001 in een kleur naar keuze moeten afzonderlijk besteld worden.

Productomschrijving

Sokkel voor drukknopdimmer 550 VA, 2-draads.

  • Functie: Inbouwdimmer met faseaansnijding voor resistieve en inductieve belasting (ook gemengd). Maximaal 30 bedieningspunten met NO-drukknoppen in parallel. Ontstoring van de drukknopingang. Aansluiting van drukknoppen mogelijk in verschillende configuraties. Een korte druk op de knop schakelt het licht aan of uit. Een langere druk bedient de dimmer. Een hernieuwde druk keert de dimrichting om. Kan gebruikt worden in enkelpolige, wissel- of kruisschakelingen. Gebruik met of zonder geheugenstand. Instelbaar via de drukknopingang. Onverliesbaar geheugen. De ontstoringsgraad beantwoordt aan de Europese norm EN 55015. Voor gebruik met of zonder lichtwaardegeheugen.
  • Minimale belasting: 40 W/35 VA
  • Maximale belasting gewikkelde transformator: 550 VA
  • Maximale belasting ringkerntransformator: 550 VA
  • CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
  • Beveiliging overbelasting: thermische overbelastingsbeveiliging met automatische herstelfunctie
  • Beveiliging kortsluiting: kortsluitingsbeveiliging via zekering. Ingebouwde reservezekering.
  • Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 20 °C zal de maximale belasting 5 % dalen per 5 °C
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Draadaansluiting
    • de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
  • Centerafstand
    • eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
    • verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
    • verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Aansluitklemmen: 3 aansluitklemmen
  • Afmetingen (HxBxD): 71 x 73 mm
  • Markering: CE
