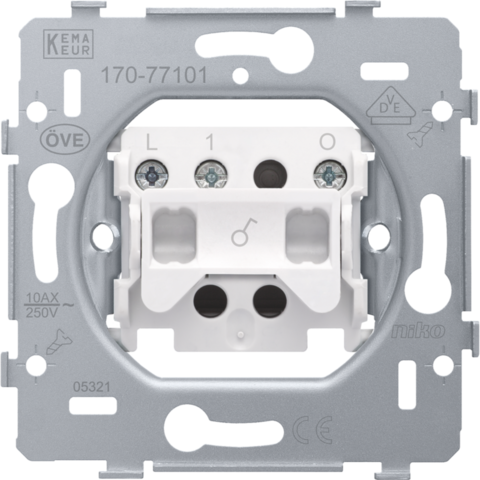

Sokkel voor enkelpolige controleschakelaar met 3 aansluitklemmen, 10 AX/250 Vac, schroefklemmen

Mechanisme voor een enkelpolige controleschakelaar met 3 aansluitklemmen, met schroefbevestiging. Deze schakelaar kan uitgerust worden met een controlelampje (zie toebehoren voor ledverlichtingselementen) dat aangeeft of het licht nog brandt of niet. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Sokkel voor enkelpolige controleschakelaar met 3 aansluitklemmen, 10 AX/250 Vac, schroefklemmen.

• Aantal bedieningsknoppen: 1 drukknop + LED
• Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• SBLload: 100 W
• Materiaal sokkel
  • ureumformaldehyde (UF) met hoge hitteresistentie
  • wit RAL9010 (bij benadering)
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Vereist type inbouwdoos
  • diepte: min. 40 mm (incl. bedradingsruimte)
  • klauw/schroefbevestiging: 60 mm
  • binnendiameter doos: 60 mm
  • meervoudige dozen centerafstand horizontaal: 71 mm
  • meervoudige dozen centerafstand verticaal: 71 mm
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
• Draadaansluiting
  • de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
  • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
• Ontmantelingslengte
  • 8 mm ontmantelingslengte
  • onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
  • onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
• Verlichtingselement
  • de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement
  • linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes
• Omgevingstemperatuur: -5 – +40 °C
• Afmetingen (HxBxD): 73 x 73 mm
• Keurmerken: KEMA
• Markering: CE
