Dit artikel is (binnenkort) niet meer beschikbaar. Het is vervangen door:

Het vervangende product heeft insteekklemmen.

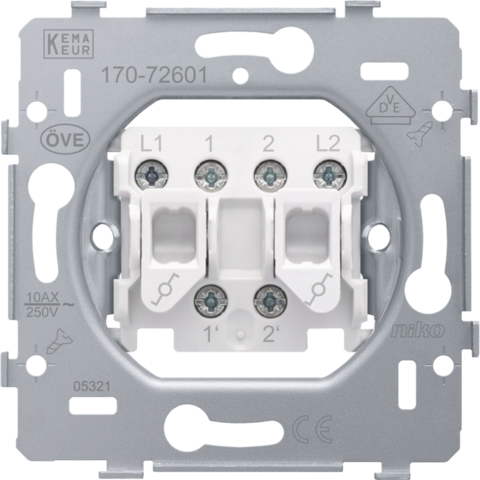

Sokkel voor dubbele wisselschakelaar, 10 AX/250 Vac, schroefklemmen

Referentiecode
170-72601

Niet meer beschikbaar sinds december 2023

Technische datasheets
Inspectiecertificaten
CE-markering certificaten

Beschrijving

Mechanisme voor een dubbele wisselschakelaar, met schroefbevestiging. Wisselschakelaars gebruik je om één lamp van op twee verschillende plaatsen te bedienen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

Productomschrijving

Sokkel voor dubbele wisselschakelaar, 10 AX/250 Vac, schroefklemmen.

  • Functie: – schakelaar
    • blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
  • Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
  • Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
  • Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
  • SBLload: 100 W
  • Materiaal sokkel
    • ureumformaldehyde (UF) met hoge hitteresistentie
    • wit RAL9010 (bij benadering)
  • Inbouwraam
    • metaaldikte 1 mm
    • na het snijden verzinkt op alle zijden, ook op de snijzijden
    • met 4 inloopsleuven met schroefgat van 7 mm
    • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
  • Vereist type inbouwdoos
    • diepte: min. 40 mm (incl. bedradingsruimte)
    • klauw/schroefbevestiging: 60 mm
    • binnendiameter doos: 60 mm
    • meervoudige dozen centerafstand horizontaal: 71 mm
    • meervoudige dozen centerafstand verticaal: 71 mm
  • Bevestigingswijze
    • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
  • Centerafstand
    • horizontale koppeling en verticale koppeling met centerafstand 71 mm
    • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
    • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
  • Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
  • Draadaansluiting
    • de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
    • elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
  • Draadcapaciteit
    • alle aansluitklemmen aan de bovenzijde van de sokkel
    • tot 2 x 2,5 mm² draad per aansluitklem
  • Ontmantelingslengte
    • 8 mm ontmantelingslengte
    • onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
    • onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
  • Verlichtingselement
    • de sokkel is voorzien van 2 rechthoekige nissen voor verlichtingselementen
    • linkse en rechtse nis: inklikken van verlichtingselementen met draadjes
  • Omgevingstemperatuur: -5 – +40 °C
  • Keurmerken: KEMA
  • Markering: CE
