Alimentation

L'alimentation, associée à l'unité de contrôle connectée, fournit une tension d'entrée supplémentaire de 26 V au bus, aux modules et aux commandes. Une alimentation supplémentaire est uniquement nécessaire pour les installations où la puissance de l'alimentation intégrée de l'unité de contrôle connectée est insuffisante. Deux alimentations supplémentaires maximum peuvent être connectées aux installations avec une unité de contrôle connectée. Le bouton MAÎTRE n'est pas utilisé, car l'alimentation intégrée de l'unité de contrôle connectée est toujours le maître. Pour plus d'information sur le nombre requis d'alimentations, vous pouvez consulter le manuel d'installation.

Ce produit est compatible avec Niko Home Control 2.X. Pour la compatibilité avec Niko Home Control 1.X, contactez le service clients Niko.

Détails produit

Ce produit se compose de plusieurs pièces. Vous trouverez ci-dessous la liste des articles nécessaires.
Données techniques
Manuel technique
Déclarations environnementales
Déclaration UE de conformité

Alimentation pour Niko Home Control

Code de référence
550-00010

Ce module est utilisé pour alimenter les modules et commandes de l'installation Niko Home Control. Une LED indique le statut et l'activité de bus. Le nombre de modules d'alimentation nécessaires pour une installation donnée est précisé dans le manuel d'utilisation.

Ce produit est compatible avec Niko Home Control 2.X. Pour la compatibilité avec Niko Home Control 1.X, contactez le service clients Niko.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Alimentation pour Niko Home Control.

  • Fonction: L’alimentation fournit une tension de 26 Vdc au bus, aux modules et aux éléments de commande de l’installation. Vous pouvez commuter plusieurs alimentations en parallèle dans une même installation.

Une alimentation possède une puissance de 10 W. Calculez le nombre d’alimentations nécessaires avant de commencer à réaliser l'installation.

Chaque rail doit commencer par une alimentation ou un accouplement à gauche.

Afin de calculer le nombre d’alimentations nécessaires, vous pouvez utiliser la règle suivante: au maximum 24 modules montés dans l'armoire et 70 éléments de commande (dont 20 avec LED témoin) par alimentation. Selon la taille et la structure de l'installation, utilisez une, deux ou trois alimentations.

Si vous utilisez plusieurs alimentations, vous devez en définir une manuellement comme maître. Les autres alimentations seront les secondaires. Si vous ne définissez pas de maître, une des alimentations le deviendra automatiquement. Le maître fournit la tension au bus, aux modules et aux éléments de commande. Les alimentations secondaires fournissent la tension aux modules, mais pas au bus. La longueur maximale du câble jusqu’aux points de commande doit être respectée par rapport au maître. Si le maître est défectueux, une des alimentations secondaires devient automatiquement le nouveau maître. De ce fait, certaines fonctions peuvent être hors d’usage.

Lorsque le module fonctionne normalement, la LED STATUS ne s’allume qu’en mode TEST. Si une ou plusieurs erreurs surviennent, cette LED clignote afin d’indiquer le code de l’erreur ayant la plus grande priorité. Ce module est protégé contre les courts-circuits, les surcharges, les raccordements erronés et les surchauffes

  • Système de pont coulissant pour connexion au module suivant sur rail DIN
  • Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
  • Calibre maximum du disjoncteur miniature: 6 A (limité par les règles nationales en matière d'installation)
  • Tension de sortie (SEC): 26 Vdc, max. 400 mA (TBTS, très basse tension de sécurité)
  • Charge maximum: 10 W
  • Bornes de raccordement: 2 x 4 bornes à vis
  • Dimensions DIN: 4U
  • Dimensions (HxLxP): 90 x 70 x 66 mm
  • Marquage: CE

Produits associés

Digital black, écran d'action personnalisable connecté, 24 V

Le Digital black est un écran de commande entièrement personnalisable pour Niko Home Control, présentant une interface extrêmement conviviale dotée de symboles clairs. L'écran s'active automatiquement dès que vous l'effleurez de la main. Vous pouvez ainsi allumer vos lumières ou faire varier l'intensité lumineuse, régler des ambiances, régler des modes de ventilation, ajuster les volets et les stores à la position souhaitée, le tout en une seule opération. Bref, tous les types de commandes Niko Home Control possibles sont disponibles. Étant donné que cette variante Digital Black 24V est équipée d'un détecteur de température et d'un algorithme, il peut être programmé comme thermostat de zone lorsqu'il est relié à un module de chauffage-refroidissement Niko Home Control (550-00150) ou à un module de commutation (550-00103 ou 550-00106) programmé pour le chauffage électrique. Vous avez des thermostats, boutons-poussoirs avec LED et détecteurs de confort supplémentaires ou une connexion active avec l'un de nos partenaires de chauffage ? Dans ce cas, vous pouvez facilement régler la température avec le Digital black. Lorsque le Digital black est utilisé comme thermostat, vous définissez les points de consigne et les programmes hebdomadaires dans l'application Niko Home. Avec l'appli Niko Home, vous pouvez choisir non seulement les commandes affichées ou l'endroit où elles seront affichées sur l'écran, mais également la façon dont vous naviguez parmi vos écrans de commande. Vous pouvez télécharger cette appli gratuitement sur l'App Store ou sur Google Play. L'écran peut être facilement monté dans n'importe quelle boîte d'encastrement standard à l'aide de la fixation par griffes ou vis habituelle et fonctionne par une alimentation 24 Vdc séparée (par exemple 340-00050). L'écran communique par l'intermédiaire de votre réseau wifi avec le reste de votre système Niko Home Control. L'activation de l'écran nécessite une connexion Internet active. Cette connexion Internet permet à votre écran et votre installation Niko Home Control d'être mis à jour en permanence et de disposer ainsi des fonctionnalités les plus récentes.

Unité de contrôle connectée pour Niko Home Control II

L'unité de contrôle connectée est le module central de toute installation Niko Home Control pour câblage bus. Ce module contient un micrologiciel qui peut uniquement être programmé avec le logiciel de programmation Niko Home Control 2.1.1 ou plus. Elle couvre toutes les fonctions de base sur lesquelles repose une installation Niko Home Control. Les fonctions de base sont les suivantes : • - L'intelligence qui dirige la logique vers l'installation. Grâce au logiciel de configuration, la logique est enregistrée localement sur l'unité de contrôle. • Le module d'alimentation fournit une tension d'entrée de 26 V au bus, aux modules de l'armoire et aux commandes. En fonction de la taille de l'installation, des modules d'alimentation séparés peuvent être ajoutés. • La connexion aux appareils IP Niko Home Control tels que les écrans tactiles et les postes extérieurs vidéo. Un routeur intégré permet à l'utilisateur de connecter jusqu'à 3 appareils directement à l'unité de contrôle. Un interrupteur supplémentaire permet d'augmenter ce nombre. • La connexion à Internet. L'utilisateur peut ainsi commander l'installation à l'intérieur comme à l'extérieur (via des réseaux mobiles tels que 3G, 4G, GPRS ou borne wifi) à l'aide d'appareils mobiles (smartphones et tablettes sous iOS ou Android). Le module dispose d'un bouton TEST qui permet de vérifier le bon fonctionnement et l'état de tous les autres modules. Chaque installation doit être constituée d'une unité de contrôle connectée. Après l'inscription, votre installation est connectée, ce qui permet de la contrôler via l'application sur votre smartphone et votre tablette, et vous pouvez bénéficier des services Niko pour la mise à niveau ou le diagnostic de l'installation. Ce produit est compatible avec Niko Home Control 2.X. Pour la compatibilité avec Niko Home Control 1.X, contactez le service clients Niko.

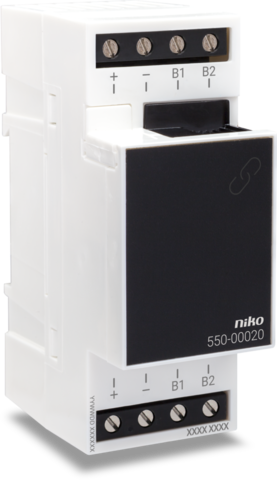

Accoupleur de rail
