Adaptateurs

Consultez également le tableau dans le cataloque technique pour les connexions data et d'autres connecteurs RJ.

Accessoires

Données techniques
Manuel technique
Certificats marquage CE

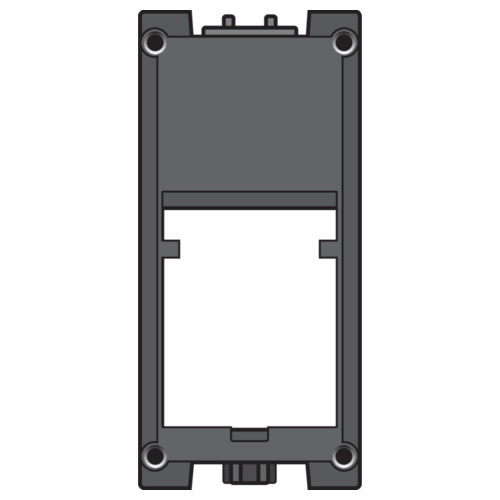

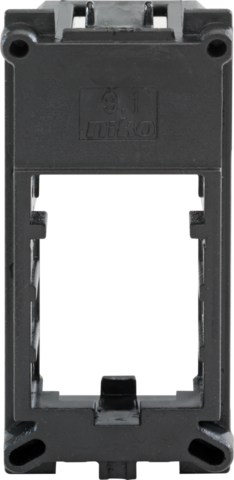

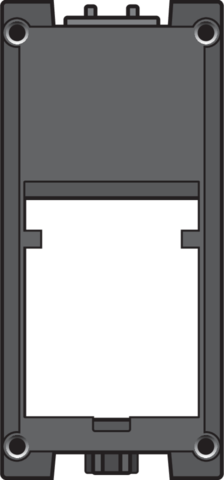

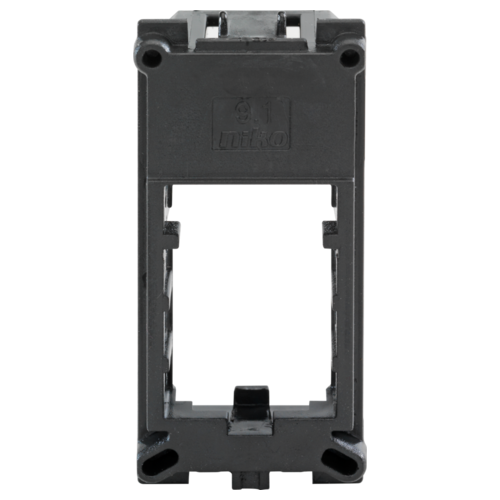

Adaptateur 9.1 exécution plate simple pour connecteurs RJ 650-450xx

Code de référence
170-65901

L’adaptateur 9.1 permet d’insérer un connecteur RJ plat simple 650-450xx dans le support 45 x 45.

Cahier des charges

Adaptateur 9.1 exécution plate simple pour connecteurs RJ 650-450xx

  • Dimensions (HxLxP): 20.7 x 44.8 x 20.1 mm
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE

Adaptateur

Code de référence
170-65101

L'adaptateur 1 peut être utilisé pour une installation à 1 noyau, entre autres pour AMP, Siemon, Nexans, Brandon

Adaptateur

Code de référence
170-65201

L'adaptateur 2 peut être utilisé pour une installation à 1 noyau, entre autres pour Systimax

Adaptateur 5 pour noyau(x) VDI

Code de référence
170-65501

L'adaptateur 5 est destiné à un simple noyau et peut être utilisé entre autres pour Krone, Kerpen, Radiall et Gigamedia

Adaptateur 6 pour noyau(x) VDI

Code de référence
170-65601

L'adaptateur 6 est destiné à un simple noyau et peut être utilisé entre autres pour Panduit

Adaptateur 7 pour noyau(x) VDI

Code de référence
170-65701

L'adaptateur 7 est destiné à un simple noyau et peut être utilisé entre autres pour CAE, Multimedia Connect/MMC, Abitana, Prysmian, Molex.

Données techniques
Manuel technique
Certificats marquage CE

Adaptateur 4 pour noyau(x) VDI

Code de référence
170-65401

L'adaptateur 4 est destiné à un noyau VDI pour Niko

Cahier des charges

Adaptateur 4 pour noyau(x) VDI

L'adaptateur porte sur sa face avant et sa face arrière la marque ineffaçable 4.1. Il est prévu pour intégrer 1 noyau de Niko. Le noyau s'encliquette par l'arrière dans l'adaptateur. L'adaptateur est réalisé en pc+asa gris foncé, satisfait à une épreuve de calcination de 650°C et est exempt d'halogène. L'adaptateur est pourvu aux 4 angles de cames qui assurent le positionnement parfait de l'enjoliveur par rapport à l'adaptateur. L'adaptateur est également muni à gauche et à droite de crochets pour maintenir l'enjoliveur. L'adaptateur peut être fixé dans un support 45x45 mm, une goulotte d'installation avec couvercle d'une hauteur de 45 mm ou un répartiteur Mini-Patch vide d'une ouverture de 45x45 mm et sa finition sera un enjoliveur plat pour 1 noyau (avec ou sans porte-étiquette transparent). Dimensions de l'adaptateur 4.1: 45x45 mm

  • Dimensions (HxLxP): 45 x 45 x 21.1 mm
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE
Données techniques
Manuel technique
Certificats marquage CE

Adaptateur 4 double pour noyau(x) VDI

Code de référence
170-65402

L'adaptateur 4.2 est destiné à un double noyau VDI pour Niko

Cahier des charges

Adaptateur 4 double pour noyau(x) VDI

L'adaptateur porte sur sa face avant et sa face arrière la marque ineffaçable 4.2. Il est prévu pour intégrer 2 noyaux de Niko. Les noyaux s'encliquètent par l'arrière dans l'adaptateur. L'adaptateur est réalisé en pc+asa gris foncé, satisfait à une épreuve de calcination de 650°C et est exempt d'halogène. L'adaptateur est pourvu aux 4 angles de cames qui assurent le positionnement parfait del'enjoliveur par rapport à l'adaptateur. L'adaptateur est également muni à gauche et à droite de crochets pour maintenir l'enjoliveur. L'adaptateur peut être fixé dans un support 45x45 mm, une goulotte d'installation avec couvercle d'une hauteur de 45 mm ou un répartiteur Mini-Patch vide d'une ouverture de 45x45 mm et sa finition sera un enjoliveur plat pour 2 noyaux (avec ou sans porte-étiquette transparent). Dimensions de l'adaptateur 4.2: 45x45 mm

  • Dimensions (HxLxP): 45 x 45 x 17.7 mm
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE
Données techniques
Manuel technique
Certificats marquage CE

Adaptateur

Code de référence
170-65302

L'adaptateur 3.2 est destiné à un double noyau

Cahier des charges

Adaptateur

L'adaptateur porte sur sa face avant et sa face arrière la marque ineffaçable 3.2. Les noyaux s'encliquètent par l'arrière dans l'adaptateur. L'adaptateur est réalisé en pc+asa gris foncé, satisfait à une épreuve de calcination de 650°C et est exempt d'halogène. L'adaptateur est pourvu aux 4 angles de cames qui assurent le positionnement parfait de l'enjoliveur par rapport à l'adaptateur. L'adaptateur est également muni à gauche et à droite de crochets pour maintenir l'enjoliveur. L'adaptateur peut être fixé dans un support 45x45 mm, une goulotte d'installation avec couvercle d'une hauteur de 45 mm ou un répartiteur Mini-Patch vide d'une ouverture de 45x45 mm et sa finition sera un enjoliveur plat pour 2 noyaux (avec ou sans porte-étiquette transparent). Dimensions de l'adaptateur 3.2: 45x45 mm

  • Dimensions (HxLxP): 45 x 45 x 21.1 mm
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE
Données techniques
Manuel technique
Certificats marquage CE

Adaptateur 9.1 exécution oblique double pour connecteurs RJ 650-450xx

Code de référence
170-65904

L’adaptateur 9.1 oblique double permet d’insérer des connecteurs RJ 650-450xx dans le support 45 x 45.

Cahier des charges

Adaptateur 9.1 exécution oblique double pour connecteurs RJ 650-450xx

  • Dimensions (HxLxP): 45 x 45 x 21.1 mm
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE
Données techniques
Manuel technique
Certificats marquage CE

Adaptateur 4 double pour noyau(x) VDI

Code de référence
170-65404

L'adaptateur 4 est destiné à un noyau VDI pour Niko et pour une finition oblique

Cahier des charges

Adaptateur 4 double pour noyau(x) VDI

L'adaptateur est muni à l'avant et à l'arrière d'une gravure indélébile du numéro 4.4. Convient pour intégrer 2 prises Niko. Les prises sont enclenchées dans l'adaptateur à l'arrière. L'adaptateur est fabriqué en PC+ASA gris foncé, est conforme à un test de filament de 650°C et est sans halogène. Sur chacun de ses quatre coins, la pièce de raccordement est équipée de goujons qui assurent un positionnement parfait de l'enjoliveur par rapport à la pièce de raccordement. De plus, la pièce de raccordement est équipée de crochets de sécurité sur les côtés droit et gauche qui maintiennent l'enjoliveur en place. L'adaptateur peut être enclenché sur un cadre d'encastrement de 45x45 mm et peut être complété par un enjoliveur oblique pour 2 prises (avec porte-étiquette transparent). Dimensions de l'adaptateur 4.4 : 45x45mm

  • Dimensions (HxLxP): 45 x 45 x 18.5 mm
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Marquage: CE
