Variateur à bouton rotatif DALI

Cette commande rotative DALI est utilisée pour commander des luminaires DALI. Le variateur peut être réglé pour commander un des quinze groupes DALI séparément ou pour commander simultanément tous les appareils DALI en mode broadcast. Ce variateur n'est pas muni d'une alimentation intégrée pour le bus DALI (350-70985) ou l'alimentation DALI modulaire (67-710). Le variateur à bouton rotatif peut également s'utiliser en combinaison avec les détecteurs Niko DALI adressables, afin de faire varier manuellement l'intensité de la lumière. Il est possible de modifier manuellement la vitesse de variation (appelée 'fade rate'), sans utiliser un PC.

Détails produit

Ce produit se compose de plusieurs pièces. Vous trouverez ci-dessous la liste des articles nécessaires.
Données techniques
Manuel technique
Certificats marquage CE

Socle pour variateur à bouton rotatif DALI

Code de référence
310-02101

Cette commande rotative DALI est utilisée pour commander les armatures d'éclairage DALI. Le variateur peut être réglé pour commander 15 groupes DALI séparément ou pour commander simultanément tous les appareils DALI en broadcast.

Ce variateur n'est pas muni d'une alimentation intégrée pour le bus DALI.

Le variateur à bouton rotatif peut également s'utiliser en combinaison avec les détecteurs Niko DALI, afin de faire varier manuellement l'intensité de la lumière.

Il est possible de modifier manuellement la vitesse de variation (appelée 'fade rate'), sans utiliser un PC.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Socle pour variateur à bouton rotatif DALI.

  • Fonction: Variateur DALI à encastrer avec réglage par bouton rotatif, pour charges commandées suivant le protocole DALI. Activation en appuyant sur le bouton et réglage en tournant le bouton. Allumage à intensité maximale en tournant vers la droite en position éteinte et allumage à intensité minimale en tournant vers la gauche en position éteinte.
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec des griffres qui s’ouvrent par le vissage de vis à tête fendue (encoche 0,8 x 5 mm, pour une fixation dans une boîte d'encastrement pourvue d'encoches – les griffes, se rétractent totalement lors du dévissage.
  • Connexion filaire
    • les bus de contact sont équipés de bornes à vis pour fixer les fils.
  • Capacité de fil
    • 2 x 2,5 mm² par borne de raccordement
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Tension d'alimentation: par le bus DALI
  • Bornes de raccordement: 4 bornes de raccordement
  • Température d'ambiance: -5 – +40 °C
  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE

Set de finition pour variateur à bouton rotatif ou extension, incl. bouton rotatif, couleur cream

Code de référence
100-31003

Set de finition pour variateur à bouton rotatif ou extension. Couleur de finition: cream.

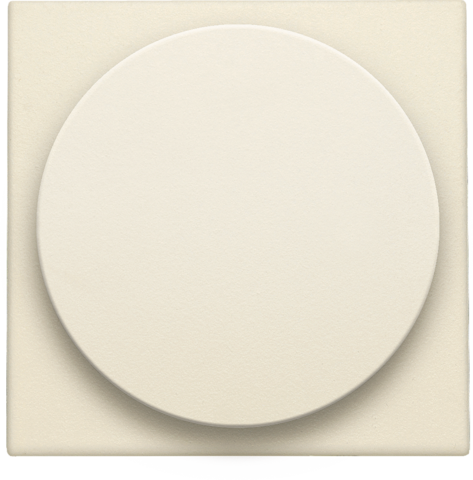

  • 100-31003
    Couleurs cream
    Code de référence 100-31003
  • 101-31003
    Couleurs white
    Code de référence 101-31003
  • 102-31003
    Couleurs light grey
    Code de référence 102-31003

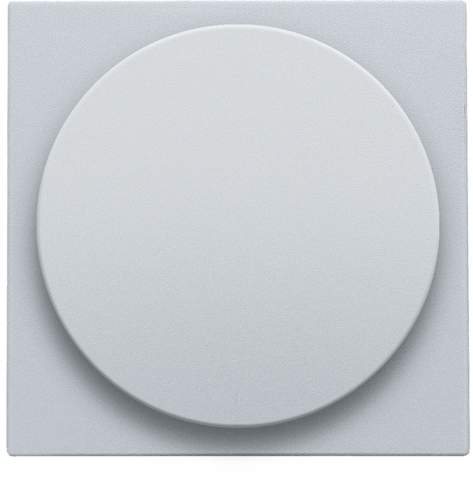

  • 121-31003
    Couleurs sterling coated
    Code de référence 121-31003

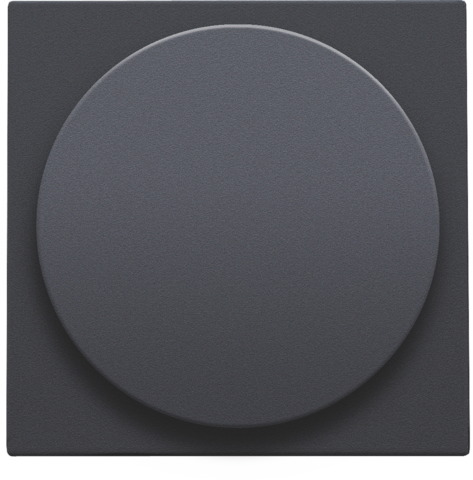

  • 122-31003
    Couleurs anthracite coated
    Code de référence 122-31003
  • 123-31003
    Couleurs bronze coated
    Code de référence 123-31003

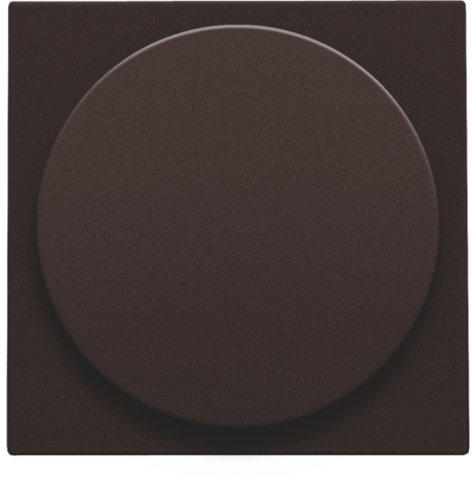

  • 124-31003
    Couleurs dark brown coated
    Code de référence 124-31003
  • 154-31003
    Couleurs white coated
    Code de référence 154-31003

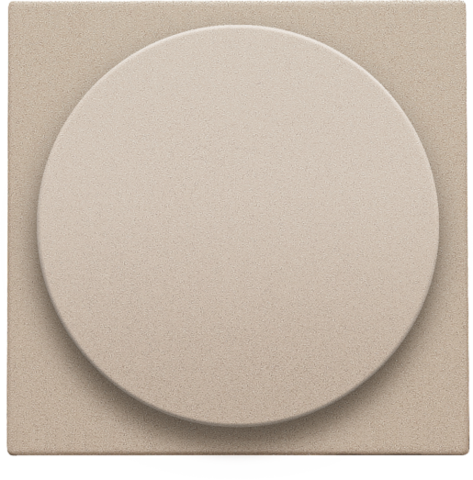

  • 157-31003
    Couleurs champagne coated
    Code de référence 157-31003

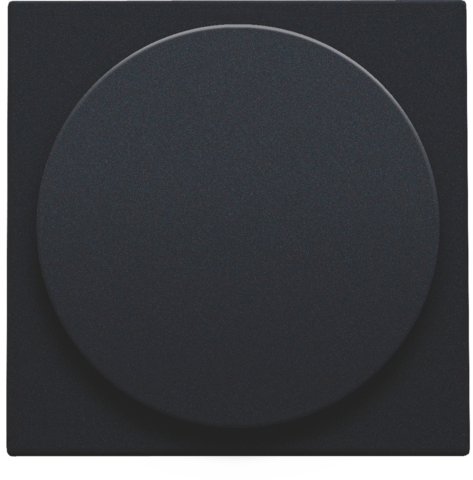

  • 161-31003
    Couleurs black coated
    Code de référence 161-31003

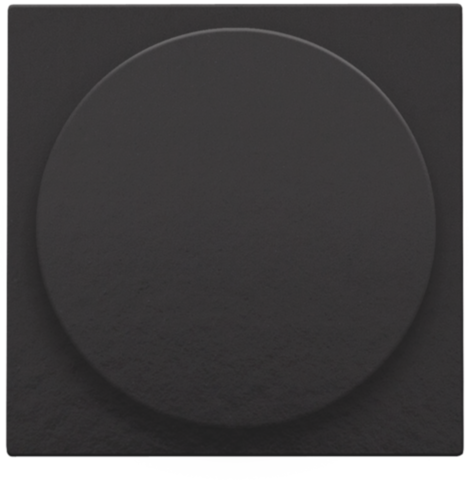

  • 200-31003
    Couleurs piano black coated
    Code de référence 200-31003

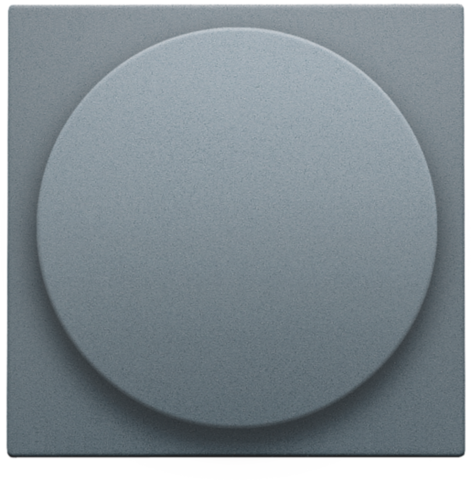

  • 220-31003
    Couleurs blue grey coated
    Code de référence 220-31003

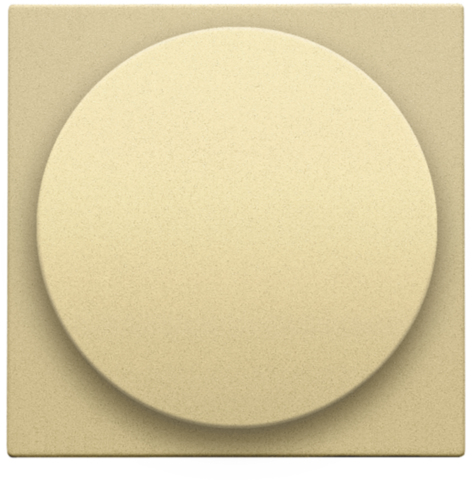

  • 221-31003
    Couleurs gold coated
    Code de référence 221-31003

Produits associés

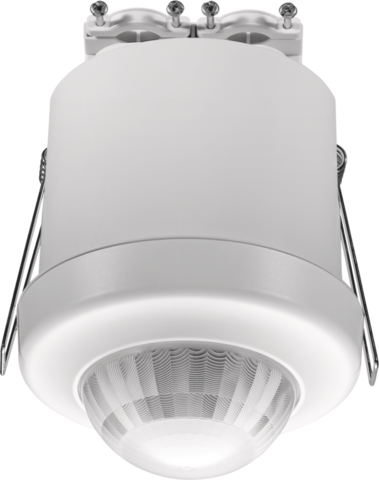

Détecteur de présence, DALI, maître, 24 m, IP54, pour montage encastré

Détecteur de présence qui assure un niveau de lumière constant dans la pièce en cas de présence. Le capteur règle maximum quatre zones, dont deux ou trois à commande crépusculaire et une ou deux zones secondaires. Un bouton-poussoir permet de faire varier l'intensité ou d'allumer/éteindre manuellement (à commander séparément). Le détecteur est également équipé d'un contact relais supplémentaire. Le détecteur est directement connecté au bus DALI. Le détecteur attribue une adresse propre (adressable DALI) à chaque armature, permettant ainsi d'installer une armature dans n'importe quelle zone et également de répartir à nouveau les zones sans devoir adapter le câblage. Le détecteur est fourni avec une boîte d'encastrement munie de griffes à ressort.

Détecteur de présence, DALI, maître, 24 m, IP54, pour montage en saillie

Détecteur de présence qui assure un niveau de lumière constant dans la pièce en cas de présence. Le capteur règle maximum quatre zones, dont deux ou trois à commande crépusculaire et une ou deux zones secondaires. Un bouton-poussoir permet de faire varier l'intensité ou d'allumer/éteindre manuellement (à commander séparément). Le détecteur est également équipé d'un contact relais supplémentaire. Le détecteur est directement connecté au bus DALI. Le détecteur attribue une adresse propre (adressable DALI) à chaque armature, permettant ainsi d'installer une armature dans n'importe quelle zone et également de répartir à nouveau les zones sans devoir adapter le câblage.

Variateur à bouton rotatif pour LED, 4 – 200 W, connexion à 2 fils

Variateur à bouton rotatif à deux fils, avec front descendant pour lampes à LED à intensité variable. Le variateur peut également faire varier l'intensité de lampes à incandescence, ainsi que de lampes halogènes 230 Vac et de lampes halogènes basse tension avec transformateur électronique. Connexion à deux fils.
