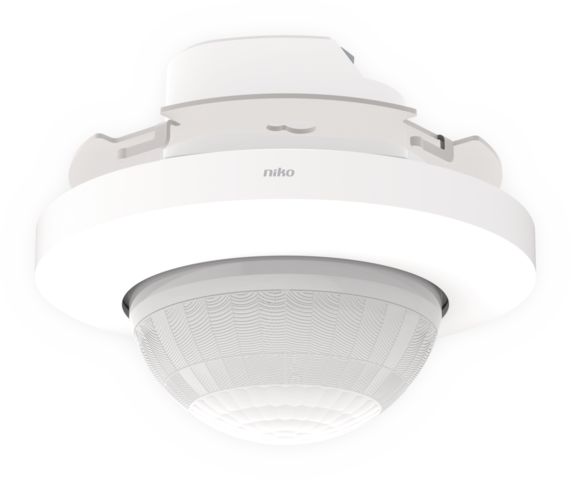

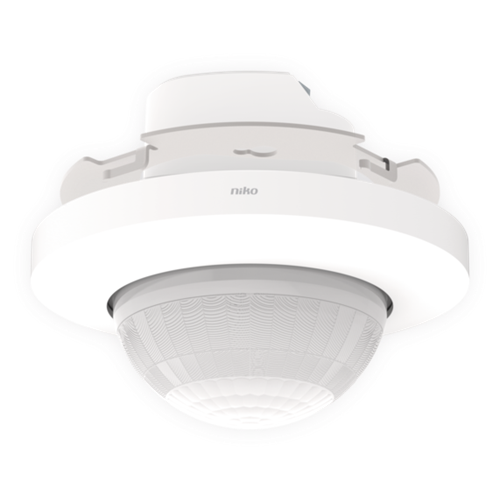

Präsenzmelder P47LR, DALI-2, Master, 32 – 37 m, 360°, für Unterputzdose

Dieser Präsenzmelder ist ein DALI-2-Master-Melder für die DALI-Lichtsteuerung in bis zu drei Tageslichtzonen. Der Melder ist speziell für den Einbau in eine StandardUnterputzmontage vorgesehen (60 oder 79 mm diagonaler Schraubenabstand). Die Beleuchtungszonen werden bei der Inbetriebnahme definiert, und zwar über die Niko Detector Tool-App und die 2-Wege-Bluetooth®-Kommunikation zwischen Smartphone und Melder.

Einzelheiten zum Produkt

Dieses Produkt besteht aus mehreren Komponenten. Nachstehend finden Sie eine Übersicht über alle Bestandteile.
Installationsanleitung
EU-Konformitätserklärung
Ausschreibungstext

Präsenzmelder P47LR, DALI-2, Master, 32 – 37 m, 360°, für Unterputzdose, weiß

Referenzcode
353-750321

Dieser Präsenzmelder ist ein DALI-2-Master-Melder für die DALI-Lichtsteuerung in bis zu 3 Tageslichtzonen. Der Melder ist speziell für den Einbau in eine StandardUnterputzmontage vorgesehen (60 oder 79 mm diagonaler Schraubenabstand). Die Beleuchtungszonen werden bei der Inbetriebnahme definiert, und zwar über die Niko Detector Tool-App und die 2-Wege-Bluetooth®-Kommunikation zwischen Smartphone und Melder.

Farbausführung: weiß

Kompatible Sekundär-Melder: 353-650021, 353-651021, 353-652021, 353-750021, 353-751021, 353-752021, 353-852011

Kompatible Bedienungen: 170-70005, 360-21001

Dieser Artikel ist durch mindestens ein Patent (Anmeldung) geschützt. Weitere Informationen zu Patenten finden Sie auf www.niko.eu/innovation.

Produkteigenschaften

Präsenzmelder P47LR, DALI-2, Master, 32 – 37 m, 360°, für Unterputzdose, weiß.

  • Tageslichtsteuerung in 1 bis 3 Tageslichtzonen
  • einfache Montage in einer europäischen Standardunterputzdose
  • Schnelles Anschließen der Verkabelung ohne Schrauben mittels leicht zugänglicher Steckklemmen
  • Benutzerfreundliche App für die Einstellungen (iOS/Android)
  • Schnelle Inbetriebnahme und direkte Rückmeldungen in der App durch bidirektionale Bluetooth®-Kommunikation
  • Unterstützt DALI-Übertragung (Standardeinstellung) und über DALI ansteuerbar
  • Mit drei PIR-Segmenten, von denen jedes 120° abdeckt
  • Vorkonfigurierte Funktionen:
    • automatische Konfiguration bei Austausch eines DALI-Vorschaltgeräts/DALI-Geräts
    • Orientierungsbeleuchtung
    • einstellbare Einschaltstufe bei deaktivierter Tageslichtsteuerung
    • einstellbare PIR-Empfindlichkeit (4 Stufen) in 3 x 120°
    • ein oder mehrere PIR-Segmente abschaltbar
    • Drittanbieterintegration Tunable White
    • Aufzeichnung der letzten Änderungen
  • Die DALI Lichtsteuerung kann durch Drücken eines 230-V-Drucktasters außer Kraft gesetzt werden - verschiedene Optionen sind verfügbar
  • Für die Steuerung von bis zu 64 DALI-Geräten geeignet (garantierten Strom auf dem DALI-Bus berücksichtigen)

Technische Daten

  • Detektortechnologie: PIR
  • Eingangsspannung: 230 Vac ± 10 %, 50 Hz
  • Detektorausgang: DALI Broadcast/DALI Addressable
  • Maximale Stromaufnahme: 0.5 W
  • Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
  • Abschaltauslöser bei Kurzschlussverhalten: Spannung unter 12 V, über 1,3 Sek.
  • Wiedereinschaltdauer bei Kurzschlussverhalten: Alle 14 Sek. bis Erfolg
  • Maximale Spannung auf dem DALI-Bus: 15 Vdc
  • Maximale garantierter Stromstärke auf dem DALI-Bus: 100 mA
  • Maximaler Versorgungsstrom: 250 mA
  • Maximale Startzeit DALI: <1200 ms
  • Maximale Aufstartzeit PIR-Erkennung: 1 min 10 s
  • Maximale Anzahl der Geräte auf dem DALI-Bus: 64
  • Maximale Anzahl der dimmbaren Zonen: 3
  • Lichtstärkebereich: 20 lux – 2000 lux, ∞
  • Ausschaltverzögerung: pulse, 30 s – 2 h, ∞
  • Erfassungswinkel: 360°
  • Erfassungsbereich (PIR): ø 37 m bei einer Höhe von 3 m
  • Umgebungstemperatur: -25 – +40 °C
  • Montage: Unterputzdose
  • Montagehöhe: 2 – 3.5 m
  • Verwendung: ausschließlich geeignet für Montage in Innenräumen
  • Farbe: white (annähernd RAL 9010)
  • Abmessungen (HxBxT): 100 x 100 x 77.2 mm
  • Abmessungen sichtbarer Teil (HxBxD): 100 x 100 x 42.2 mm
  • Maximale Reichweite Bluetooth® (Freifeld, je nach Gerät): 50 m
  • Betriebsfrequenz: 2.4 GHz
  • Maximale Hochfrequenzleistung: -2 dBm
  • Einstellungen ändern: Niko detector tool app (iOS-Android) und 2-Wege Bluetooth®-Kommunikation
  • Schutzart: IP20
  • Stoßfestigkeit: IK04
  • Halogen frei: ja
  • Kennzeichnung: CE

Zubehör

Dekoring für Einbaumelder P4XLR und M4XLR, schwarz

Referenzcode
353-991992

Schwarz (RAL 9005).

Kompatible Artikel: 353-700021, 353-700111, 353-700121, 353-701021, 353-701111, 353-701121, 353-701221, 353-750021, 353-750321, 353-751021, 353-751021-1, 353-751321-1, 353-751421-1, 353-751421-2

Produkteigenschaften

Dekoring für Einbaumelder P4XLR und M4XLR, schwarz

  • Farbe: schwarz (annähernd RAL 9005)
