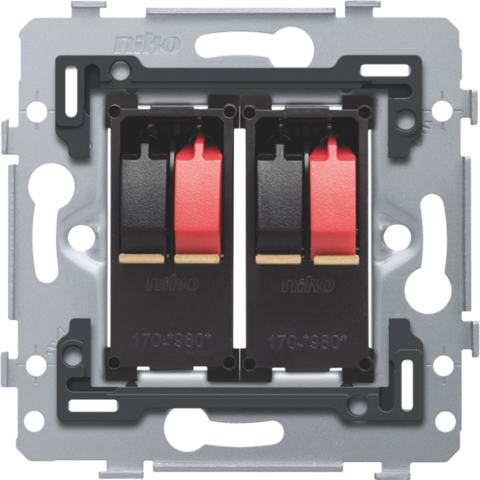

Sockel zur Verbindung eines Doppel-Lautsprechers, Schraubbefestigung

Referenzcode
170-79701
Installationsanleitung
EU-Konformitätserklärung

Beschreibung

Mechanismus zur Verbindung zweier Lautsprecher, mit Schraubbefestigung. Eine Abdeckung in der Farbe Ihrer Wahl muss separat bestellt werden.

Dieser Artikel ist durch mindestens ein Patent (Anmeldung) geschützt. Weitere Informationen zu Patenten finden Sie auf www.niko.eu/innovation.

Produkteigenschaften

Sockel zur Verbindung eines Doppel-Lautsprechers, Schraubbefestigung.

  • Schutzart: IP41 für die Zusammenstellung eines Mechanismus, einer Zentralplatte und einer Blende
  • Stoßfestigkeit: Die Kombination aus einem Mechanismus, einer Abdeckung und einem Rahmen hat eine Stoßfestigkeit von IK06
  • Sockelmaterial

dunkelgrauem Polykarbonat + ASA

  • Einbaurahmen
    • Metalldicke 1 mm
    • nach dem Schneiden an allen Seiten glänzend verzinkt, auch an den Schnittseiten
    • mit 4 Schraubnuten mit Schraubloch von 7 mm
    • mit 4 Schraublöchern ausgestattet (mit Schraubsymbol markiert) mit einem Durchmesser von 3 mm zur Montage auf Paneelen
  • Art der Befestigung
    • mit Schrauben, zur einfachen Befestigung in Unterputzdose mit Greiffflächen
  • Mittenabstand
    • horizontale und vertikale Verbindung mit Mittenabstand 71 mm
    • schnelle und reibungslose horizontale Verbindung mehrerer Sockel durch aufgefaltete Schwalbenschwänze an der linken und rechten Seite
    • zusätzliche Robustheit durch aufgefaltete Ränder an der Außenseite des Sockels sowie die Fortsetzung nach Innen
  • Endhalter: Der Einbaurahmen ist oben und unten mit einem dunkelgrauen Endhalter aus Kunststoff ausgestattet. Dieser Halter ist aus Polykarbonat + ASA gefertigt und über ein Schmelzverfahren mit dem Einbaurahmen verbunden. Die Ecken der beiden Endhalter sind mit rechteckigen Öffnungen (7,9 x 1,5 mm) versehen, in welchen sich jeweils ein multi-positionierbarer Schnapphaken befindet. Die 4 rechteckigen Öffnungen sorgen dafür, dass bei unsorgfältiger Putzarbeit die Blende dank der Schnapphaken eng anliegend an der Wand befestigt werden kann. Dies funktioniert in zwei Richtungen: Wenn die Unterputzdose aus dem Putz herausragt, überbrücken die multi-positionierbaren Schnapphaken einen Spielraum von 1 bis 1,2 mm; wenn die Unterputzdose zu tief im Putz eingesunken ist, können sie Schnapphaken einen Spielraum von bis zu 1,8 mm überbrücken. Die Endhalter sind zudem mit 4 runden Öffnungen versehen, die dafür sorgen, dass die Blende korrekt positioniert werden kann im Verhältnis zur Abdeckung.
  • Kabelanschluss
    • Anschlussklemmen mit Universal-Schraubkopf (Pz1 0,85 x 5 mm)
    • auf jeder Schraube Schraubendreherführung, die ein Abgleiten des Schraubenziehers vom Schraubkopf verhindert
  • Leiterquerschnitt
    • die 4 Anschlussklemmen an der Hinterseite befinden sich unten und können jeweils eine Leitung von bis zu 6 mm² aufnehmen
    • an der Vorderseite des Sockels befindet sich rechts die rote Anschlussklemme und links die schwarze (an diese Klemmen kann eine Leitung von bis zu 4 mm² angeschlossen werden).
  • Umgebungstemperatur: -5 – +40 °C
  • Abmessungen (HxBxT): 73 x 73 mm
  • Kennzeichnung: CE
