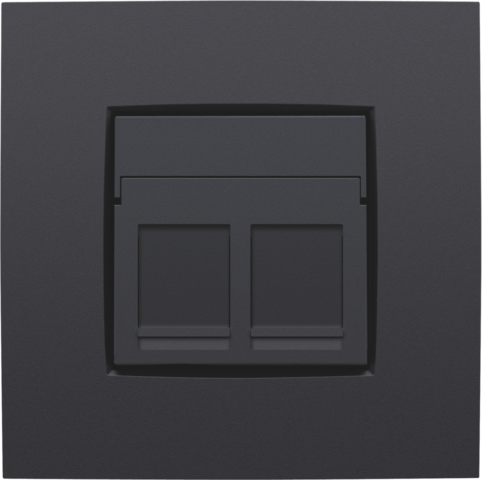

2 konektory RJ45 STP Kat. 6A, pripravené na PoE++, plochý model

Táto zásuvka s dvomi bodmi pripojenia RJ45 STP Kat. 6A, pripravené na PoE++, plochý model, sa používa na vytvorenie sieťového pripojenia s 2 spotrebičmi pre telefónne, ethernetové, IP, PoE alebo internetové aplikácie.

Vrátane dvoch adaptérov 9.1 a dvoch konektorov.

Podrobnosti o výrobku

Tento výrobok pozostáva z niekoľkých častí. Nižšie nájdete prehľad jednotlivých častí.

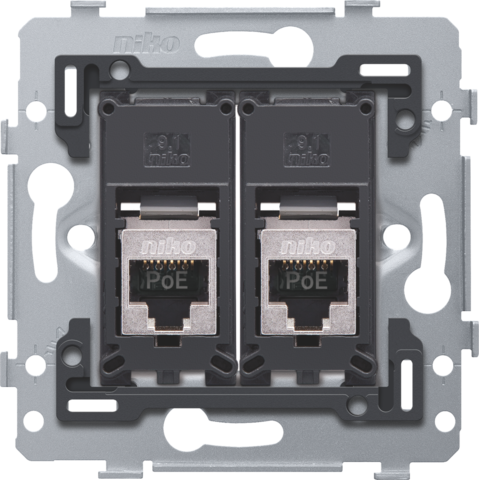

2 RJ45 pripojenia STP Kat. 6A, pripravené na PoE++, rovné vyhotovenie,s prístrojovým spodkom 71 x 71 mm na pripevnenie skrutkami

Katalógové číslo
170-79278

Tento mechanizmus v plochom prevedení s dvomi RJ45 pripojeniami STP Kat. 6A, pripravené na PoE++ sa používa na vytvorenie sieťového pripojenia s 2 spotrebičmi a telefónom, Ethernetom, IP, PoE alebo internetovými aplikáciami. Vďaka vysokej kvalite, tento typ ponúka možnosť vysielať televízne signály pre analógové, digitálne a interaktívne vysielanie. Mechanizmus je k centrálnej rozvodovej skrini zapojený cez hviezdicovú topológiu a pomocou kábla pre rovnaký typ výkonu. Tienenie zabezpečuje pripojenie, ktoré je odolnejšie voči poruchám. Montážny rám má vnútorné rozmery 45 x 45 mm a vonkajšie rozmery 71 x 71 mm a je vybavený pripevnenie skrutkami. Na prenos údajov aj napájania cez konektor je potrebný adaptér PoE. Adaptér PoE môže byť injektor PoE alebo rozdeľovač PoE. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Špecifikácia

2 RJ45 pripojenia STP Kat. 6A, pripravené na PoE++, rovné vyhotovenie,s prístrojovým spodkom 71 x 71 mm na pripevnenie skrutkami.

  • Služba: 4PPoE
  • PoE štandard: IEEE 802.3BT Typ 4
  • Max. výkon Komponent (na PD): 72 W
  • Max. výkon Zdroj (na PSE): 100 W
  • Rozsah napätia (na PSE): 50.0-57.0 V
  • Rozsah napätia (na PD): 42.5-57 V
  • Max. prúd: 680 mA
  • Párov s prúd: 4
  • Maximálny odpor kábla na súpravu párov: 12.5 Ω
  • Riadenie spotreby: Tri úrovne výkonnostných tried stanovené značkou alebo 0,1 W jednotlivé kroky stanovené prostredníctvom LLDP
  • Zníženie maximálnej prevádzkovej teploty kábla: 10 °C (20 °F) s viac ako polovicou zväzkov káblov na Imax
  • Podporovaná kabeláž: Kategória 5
  • Podporované režimy: Režim A, Režim B, 4-párový režim
  • Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
  • Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Rozmery (V x Š x H): 73 x 73.2 x 33.2 mm
  • Certifikácia: CE

Univerzálny prístrojový spodok 45 x 45 mm.

  • Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Montážny rám
    • 1 mm hrubý kov
    • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
    • so 4 drážkami, 7 mm otvor pro skrutku
    • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
  • Spôsob pripevnenia
    • so skrutkami pre jednoduché upevnenie v zapustenej krabici s povrchmi pre upevnenie
  • Stredová vzdialenosť
    • horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
    • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
    • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
  • Okrajová hrana: Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.
  • Prevádzková teplota: -5 – +40 °C
  • Certifikácia: CE

Adaptér 9.1, jednoduchý, plochý pre RJ konektory 650-450xx

  • Rozmery (V x Š x H): 20.7 x 44.8 x 20.1 mm
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Certifikácia: CE

Tienený konektor RJ45 STP Kat. 6A, pripravený na PoE++, pre šírku pásma do 500 MHz

  • Služba: 4PPoE
  • PoE štandard: IEEE 802.3BT Typ 4
  • Max. výkon Komponent (na PD): 72 W
  • Max. výkon Zdroj (na PSE): 100 W
  • Rozsah napätia (na PSE): 50.0-57.0 V
  • Rozsah napätia (na PD): 42.5-57 V
  • Max. prúd: 680 mA
  • Párov s prúd: 4
  • Maximálny odpor kábla na súpravu párov: 12.5 Ω
  • Riadenie spotreby: Tri úrovne výkonnostných tried stanovené značkou alebo 0,1 W jednotlivé kroky stanovené prostredníctvom LLDP
  • Zníženie maximálnej prevádzkovej teploty kábla: 10 °C (20 °F) s viac ako polovicou zväzkov káblov na Imax
  • Podporovaná kabeláž: Kategória 5
  • Podporované režimy: Režim A, Režim B, 4-párový režim
  • Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Certifikácia: CE

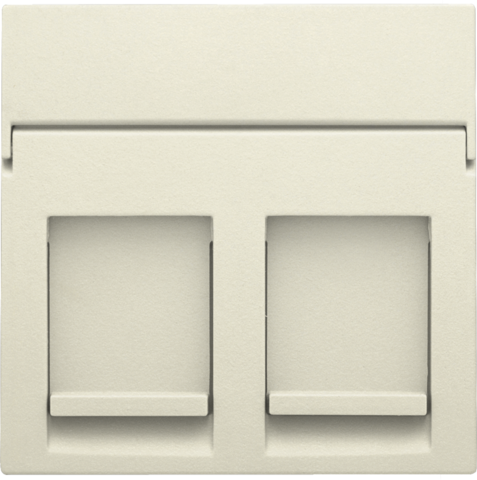

Stredový kryt datazásuvky 2 x RJ farba cream

Katalógové číslo
100-65200

Stredový kryt datazásuvky 2x RJ, rovné prevedenie. Stredový kryt má priesvitný popisný štítok, na ktorý môžete jednoducho pridať text alebo symboly.

Farba povrchovej úpravy: cream.

  • 100-65200
    Farby cream
    Katalógové číslo 100-65200

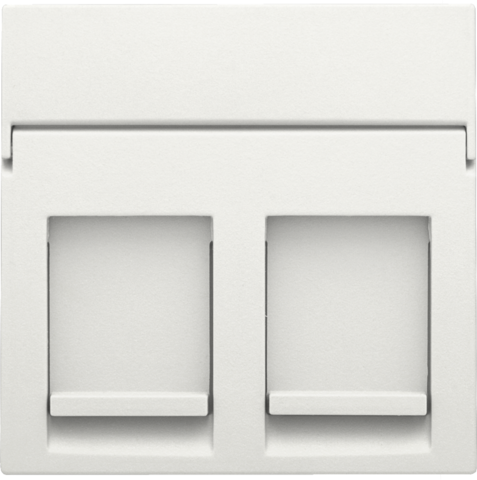

  • 101-65200
    Farby white
    Katalógové číslo 101-65200
  • 102-65200
    Farby light grey
    Katalógové číslo 102-65200

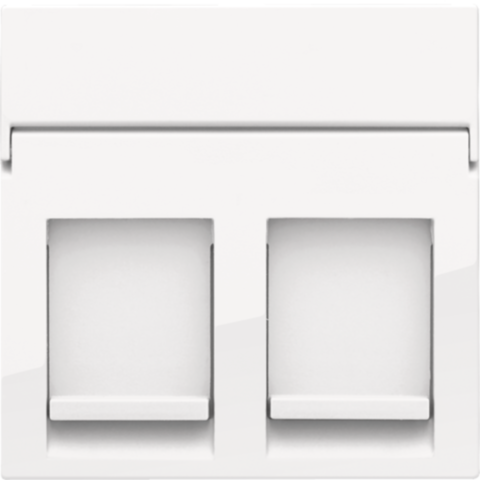

  • 111-65200
    Farby bright white
    Katalógové číslo 111-65200

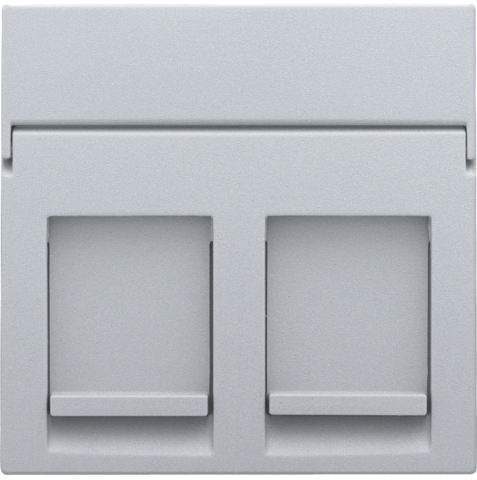

  • 121-65200
    Farby sterling coated
    Katalógové číslo 121-65200

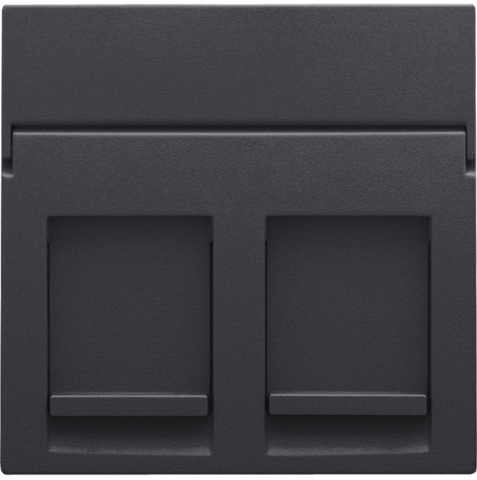

  • 122-65200
    Farby anthracite coated
    Katalógové číslo 122-65200
  • 123-65200
    Farby bronze coated
    Katalógové číslo 123-65200

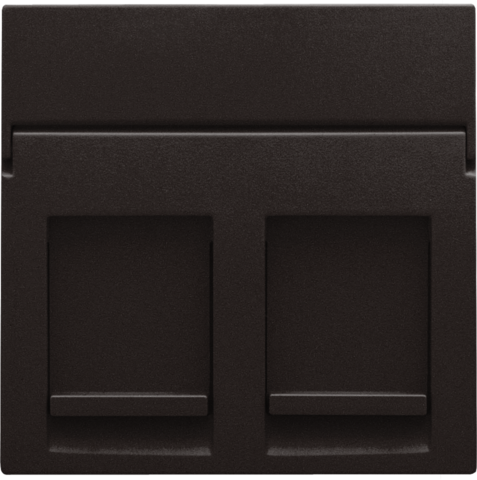

  • 124-65200
    Farby dark brown coated
    Katalógové číslo 124-65200

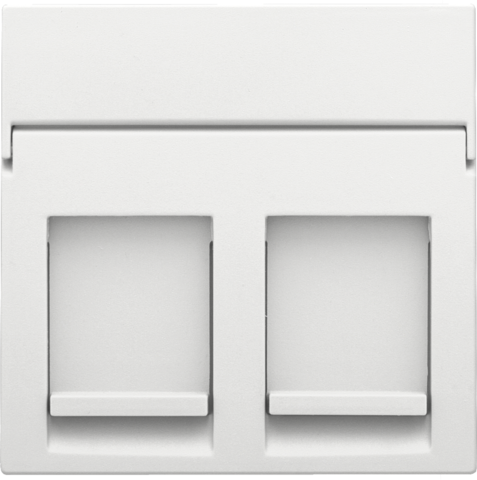

  • 154-65200
    Farby white coated
    Katalógové číslo 154-65200

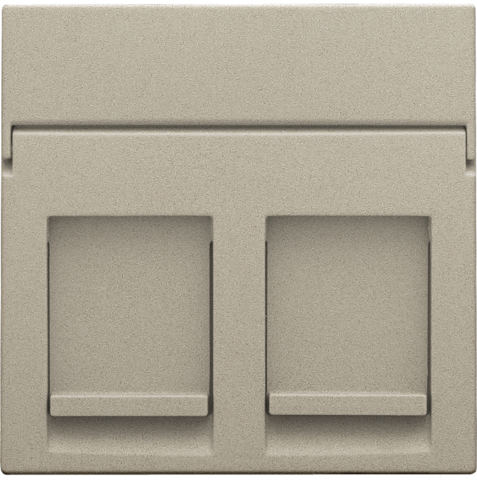

  • 157-65200
    Farby champagne coated
    Katalógové číslo 157-65200

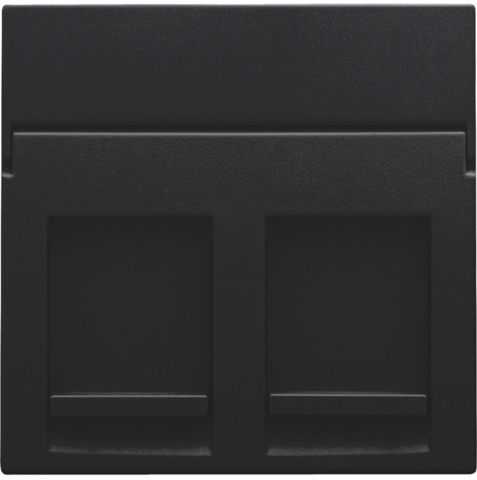

  • 161-65200
    Farby black coated
    Katalógové číslo 161-65200

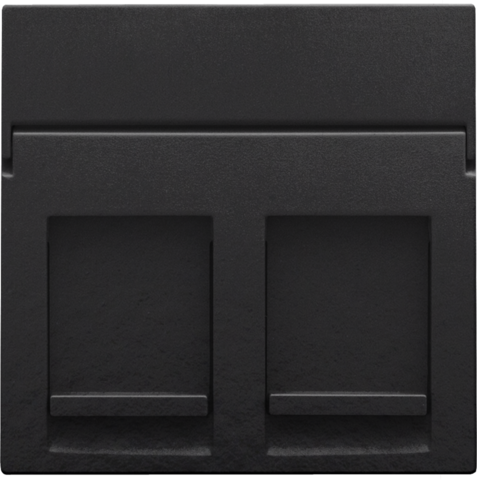

  • 200-65200
    Farby piano black coated
    Katalógové číslo 200-65200

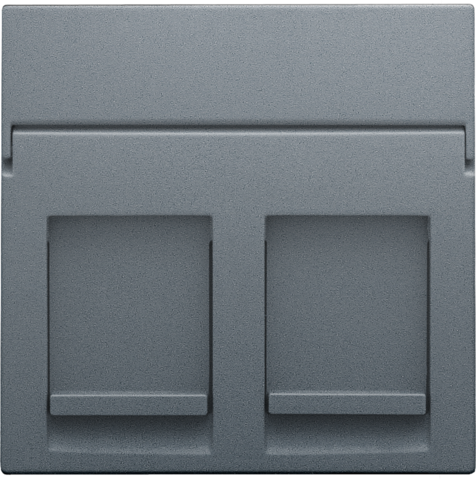

  • 220-65200
    Farby blue grey coated
    Katalógové číslo 220-65200

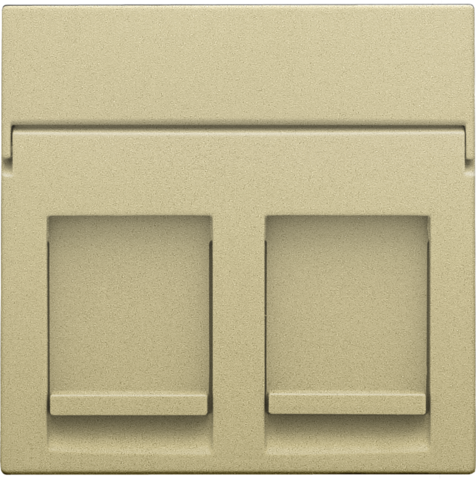

  • 221-65200
    Farby gold coated
    Katalógové číslo 221-65200

Príslušenstvo

Modul DIN lišty s na konektor RJ45 STP (tienené) STP Kat. 6A, pripravené na PoE++, pre stredovú montáž prípojného bodu RJ v rozvodnej skrini

Katalógové číslo
650-14578

Tento modul na DIN lištu s RJ45 tieneným konektorom STP Kat. 6A, pripravené na PoE++ sa používa na centrálnu montáž RJ bodu pripojenia do rozvádzača. Tento bod pripojenia sa používa na vytvorenie sieťového pripojenia s 1 zariadením na telefónne, Ethernetové, IP, PoE alebo internetové aplikácie. Vďaka vysokej kvalite, tento typ ponúka možnosť vysielať televízne signály pre analógové, digitálne a interaktívne TV vysielanie. DIN konektor je k mechanizmu zapojený cez hviezdicovú topológiu a pomocou kábla s rovnakými parametrami výkonu. Takto získate centralizovaný prehľad všetkých bodov pripojenia v celom dome. Na prenos údajov aj napájania cez konektor je potrebný adaptér PoE. Adaptér PoE môže byť injektor PoE alebo rozdeľovač PoE. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Špecifikácia

Modul DIN lišty s na konektor RJ45 STP (tienené) STP Kat. 6A, pripravené na PoE++, pre stredovú montáž prípojného bodu RJ v rozvodnej skrini

  • Služba: 4PPoE
  • PoE štandard: IEEE 802.3BT Typ 4
  • Max. výkon Komponent (na PD): 72 W
  • Max. výkon Zdroj (na PSE): 100 W
  • Rozsah napätia (na PSE): 50.0-57.0 V
  • Rozsah napätia (na PD): 42.5-57 V
  • Max. prúd: 680 mA
  • Párov s prúd: 4
  • Maximálny odpor kábla na súpravu párov: 12.5 Ω
  • Riadenie spotreby: Tri úrovne výkonnostných tried stanovené značkou alebo 0,1 W jednotlivé kroky stanovené prostredníctvom LLDP
  • Zníženie maximálnej prevádzkovej teploty kábla: 10 °C (20 °F) s viac ako polovicou zväzkov káblov na Imax
  • Podporovaná kabeláž: Kategória 5
  • Podporované režimy: Režim A, Režim B, 4-párový režim
  • Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
  • Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
  • Certifikácia: CE

Súvisiace produkty

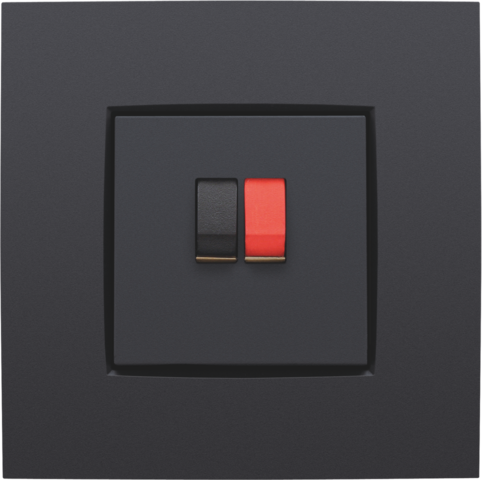

Reproduktorová zásuvka (mono)

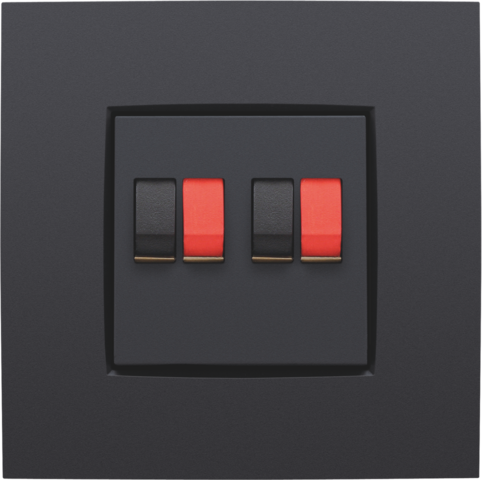

Reproduktorová zásuvka (stereo)
