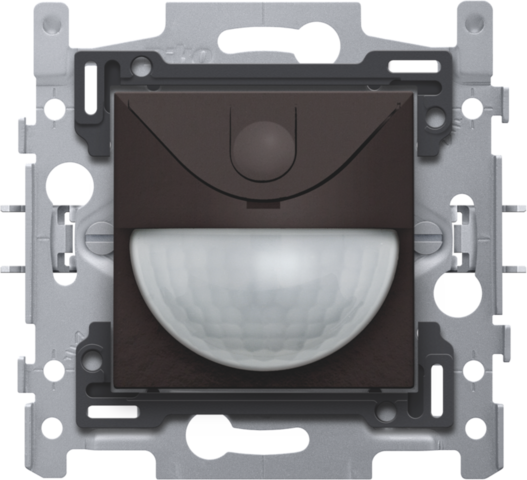

180° detektor pohybu na vnútorné použitie s dvomi vodičmi, 40 - 400 W, 230 V, 8 m farba Bakelite® chocolate coated

Katalógové číslo
201-78040

Od december 2017 už nie je k dispozícii

Technické návody

Opis

Tento integrovaný detektor pohybu s 2-vodičovým, 1-kanálovým výstupom od 40 do 400 W (vhodný len pre odporovú záťaž) poskytuje detekčný uhol, v rámci ktorého je detegovaný akýkoľvek pohyb, 180° horizontálne a 60° vertikálne. Ak je detegovaný pohyb, aktivujú sa vopred vybrané svetlá.

Farba povrchovej úpravy: Bakelite® chocolate coated.

Špecifikácia

180° detektor pohybu na vnútorné použitie s dvomi vodičmi, 40 - 400 W, 230 V, 8 m farba Bakelite® chocolate coated.

  • Popis: Tento detektor pohybu poskytuje detekčný uhol, v rámci ktorého je detegovaný akýkoľvek pohyb, 180° horizontálne a 60° vertikálne. Ak je detegovaný pohyb, aktivujú sa vopred vybrané svetlá.
  • Pripojovacie svorky: 4 pripojovacie svorky
  • Maximálna záťaž žiaroviek a halogénových žiaroviek (cosφ = 1): 400 W
  • Intenzita svetla: 10 lux – 1000 lux
  • Prevádzková teplota: 0 – 40 °C
  • Montážna výška: 0.8 – 1.2 m
  • Oneskorenie vypnutia: 1 min – 30 min
  • Oblasť snímania (PIR): 8 až 9 m horizontálne
  • Detekčný uhol horizontálny: 180°
  • Detekčný uhol vertikálny: 60°
  • Materiál stredového krytu: Stredový kryt je lakovaný a vyrobený z tvrdého PC + ABS.
  • Montážny rám
    • 1 mm hrubý kov
    • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
    • so 4 drážkami, 7 mm otvor pro skrutku
    • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
  • Spôsob pripevnenia
    • pri montáži do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (0,8 x 5 mm)
    • hĺbka uchytenia rozperky: 31 mm
    • rozperky sa po uvoľnení vrátia úplne späť
  • Stredová vzdialenosť
    • Jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu
    • tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú
    • zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi
    • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
    • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
  • Okrajová hrana: Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.
  • Vstupné napätie: 230 Vac ± 10 %, 50 Hz
  • K zariadeniu môžu byť pripojené externé tlačidlo a spínač.
  • Osvetlenie môžete taktiež zapnúť alebo vypnúť ručne pomocou tlačidla na jednotke. Svetlo sa po štyroch hodinách automaticky vypne.
  • Teplota počas skladovania a prepravy: -25 až +70 °C
  • Certifikácia: CE
