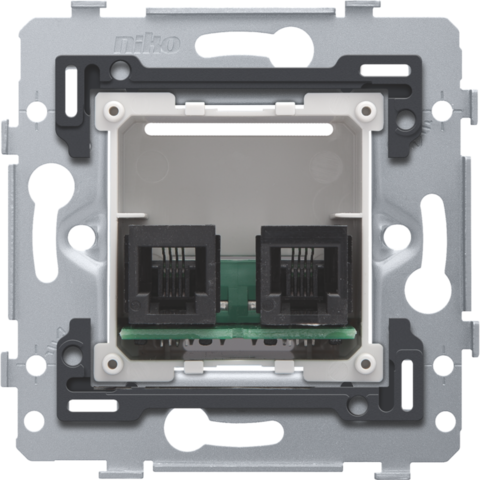

Prístrojový spodok pre telefónnu zásuvku s dvomi paralelne zapojenými RJ11 kontaktmi, NA

Mechanizmus pre zásuvku s dvomi RJ11 vstupmi pre telefón, s pripevnenie skrutkami. Nad každým vstupom je ikona telefónu. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Prístrojový spodok pre telefónnu zásuvku s dvomi paralelne zapojenými RJ11 kontaktmi, NA. Objímka má 2 RJ11 paralelné výstupy vhodné pre PSTN a ISDN. Nie je vhodné pre xDSL, Ethernet. Dva RJ11 konektory sú chránené. V zadnej časti krytu je otvor obsahujúci 4 pripojovacie svorky, ku ktorým je možné pripojiť vodiče telefónneho kábla. Plastový kryt sa zacvakáva do 45 x 45 mm kovového montážneho rámu. Pripojovacie svorky majú skrutky s kombinovanou hlavou (krížový skrutkovač 0,6 x 3,5 mm). Svorky sú nezmazateľne zaznačené na vnútornej časti prístrojového spodku. Pri pripevňovaní do zápustnej montážnej krabice by mali byť použité skrutky. Montážny rám je vyrobený z 1 mm hrubého kovu a zo všetkých strán je pozinkovaný (po orezaní), dokonca aj na rezných hranách. Na vodorovnej a zvislej osi zápustného montážneho rámu sa nachádzajú 4 drážky, ktoré slúžia na pripevnenie pomocou skrutiek ku zapustenej inštalačnej krabici. Tieto drážky majú 7 mm otvor pre skrutku. Pre montáž na panel je zápustný rám vybavený 4 otvormi (sú označené symbolom skrutky) s priemerom 3 mm. Stred zápustného montážneho rámu sa označí (kriedová čiara, laser, ..) v horizontálnom aj vertikálnom smere tak, aby bola montáž jedného alebo viacerých mechanizmov rýchla a jednoduchá. Prístrojový spodok je na každej strane vybavený rybinovými spojmi, ktoré umožňujú rýchle a dokonalé spojenie viacerých prístrojových spodkov so stredovou vzdialenosťou 71 x 71 mm. Zložené okraje na vonkajšej strane prístrojového spodku, ako aj ich pokračovanie smerom dovnútra, zabezpečujú väčšiu robustnosť. Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.

• Stupeň ochrany: Kombinácia spínača, stredového krytu a rámčeka má stupeň ochrany IP41.
