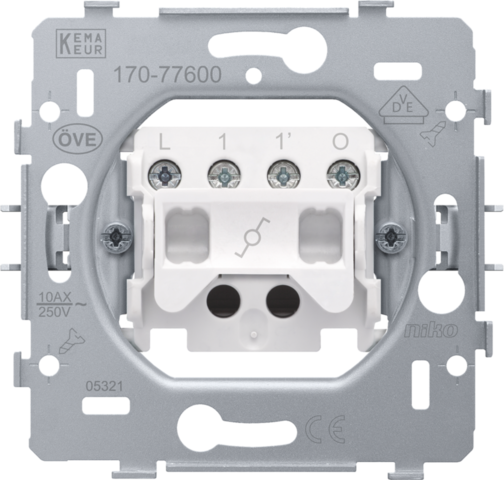

Prístrojový spodok pre dvojsmerný riadiaci spínač so 4 pripojovacími svorkami 10 AX/250 Vac, skrutkové svorky

Mechanizmus pre dvojsmerný riadiaci spínač so 4 pripojovacími svorkami s rozperkami. Dvojsmerné spínače sa používajú na ovládanie osvetlenia z dvoch rôznych miest. Tento spínač je vybavený kontrolkou, ktorá ukazuje, či je svetlo zapnuté alebo nie. Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Prístrojový spodok pre dvojsmerný riadiaci spínač so 4 pripojovacími svorkami 10 AX/250 Vac, skrutkové svorky.

• Popis: – spínač
  • vybaveno striebornými kontaktmi (bez kadmia) s krížovým usporiadaním
• Počet ovládacích tlačidiel: 1 tlačidiel + LED svetlá
• Max. menovitá hodnota MCB: 16 A (1,5 mm²) / 20 A (2,5 mm²) (obmedzená v súlade s národnými inštalačnými predpismi)
• Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• SBL load: 100 W
• Materiál prístrojového spodku
  • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
  • biela RAL9010 (cca)
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Požadovaný typ zapustenej montážnej krabice
  • hĺbka: min. 40 mm (vrátane priestoru na kábel)
  • upevnenie rozperkou/skrutkou: 60 mm
  • vnútorný priemer krabice: 60 mm
  • horizontálna vzdialenosť stredu viacerých krabíc: 71 mm
  • vertikálna vzdialenosť stredu viacerých krabíc: 71 mm
• Spôsob pripevnenia
  • jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
  • rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
  • hĺbka uchytenia 31 mm
  • rozperky môžu byť zatlačené do ich východiskovej polohy
  • rozperky sa dajú ľahko vytlačiť pomocou skrutkovača
• Stredová vzdialenosť
  • horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
• Pripojenie vodičov
  • zásuvky sú vybavené pružinovými svorkami s permanentnými skrutkami. Tieto skrutky majú kombinované skrutkové hlavy (Pz1 alebo plochý skrutkovač 1 x 5 mm)
  • okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky.
• Prierez vodičov
  • Všetky pripojovacie svorky v hornej časti zásuvky
  • až 2 x 2,5 mm² na pripojovaciu svorku
• Dĺžka odblankovania
  • 8 mm dĺžka odblankovania
  • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania a schéma zapojenia
  • nezmazateľne zaznačené na prednej časti: svorky a symbol spínača
• Svetelná jednotka
  • prístrojový spodok obsahuje obdĺžnikové otvory pre integráciu svetelnej jednotky
  • ľavý otvoru (pohľad spredu): je možné zacvaknúť svetelnú jednotku s vodičmi
• Prevádzková teplota: -5 – +40 °C
• Rozmery (VxŠxH): 73 x 73 mm
• Certifikáty: CEBEC
• Certifikácia: CE
