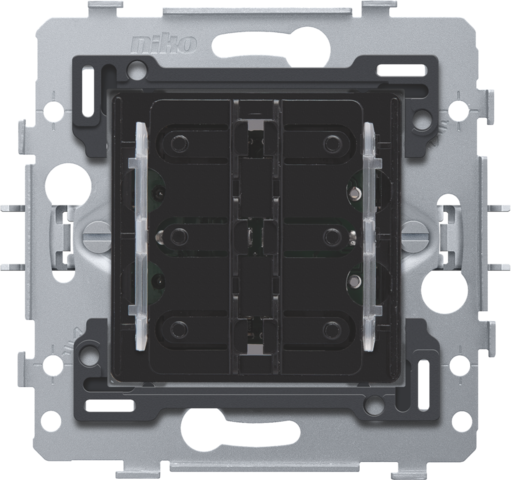

Zásuvka pre 6-násobné bezpotenciálové tlačidlo, ​​24V NO s modrou LED

Katalógové číslo
170-67110

Už nie je k dispozícii

Výrobok nie je k dispozícii

Opis

Mechanizmus pre 6-násobné bezpotenciálové tlačidlo, ​​24V NO s rozperkami. Tento mechanizmus je vybavený modrou LED. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Špecifikácia

Zásuvka pre 6-násobné bezpotenciálové tlačidlo, ​​24V NO s modrou LED. Bezpotenciálové tlačidlo sa používa na ovládanie diaľkových spínačov a domácich automatizačných systémov.

Okrem tlačidiel je mechanizmus vybavený rozperkami, umiestnenými v strede prednej strany, ktoré držia kolísky na mieste. Každá svorkovnica je vybavená pružinovými svorkami s permanentnými skrutkami. Skrutky majú hlavy na plochý skrutkovač (plochý skrutkovač 0,6 x 3,5mm). Okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky. Pripojovacie svorky majú kapacitu min. 0,5 mm a max. 0,8 mm. Prístrojový spodok a dva LED pásy bezpotenciálového tlačidla sú vyrobené z polykarbonátu. Okrem 6 tlačidiel je mechanizmus vybavený rozperkami, umiestnenými v strede prednej strany, ktoré držia kolísky na mieste. Okrem toho je mechanizmus vybavený dvoma LED pásmi. Keď sú pripojené LED svetlá, tak je osvetlených 6 kolíkov. LED svetlá môžu byť pripojené ako indikátory alebo pre získanie spätnej väzby. Pri montáži zásuvky do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm). Rozperky, ktorých hĺbka uchytenia je 31 mm, môžu byť po odskrutkovaní manuálne zatlačené do ich východiskovej polohy. Tieto rozperky sa takisto dajú ľahko vytlačiť pomocou skrutkovača. Montážny rám je vyrobený z 1 mm hrubého kovu a zo všetkých strán je pozinkovaný (po orezaní), dokonca aj na rezných hranách. Na vodorovnej a zvislej osi zápustného montážneho rámu sa nachádzajú 4 drážky, ktoré slúžia na pripevnenie pomocou skrutiek ku zapustenej inštalačnej krabici. Tieto drážky majú 7 mm otvor pre skrutku. Pre montáž na panel je zápustný rám vybavený 4 otvormi (sú označené symbolom skrutky) s priemerom 3 mm. Stred zápustného montážneho rámu sa označí (kriedová čiara, laser, ..) v horizontálnom aj vertikálnom smere tak, aby bola montáž jedného alebo viacerých mechanizmov rýchla a jednoduchá. Prístrojový spodok je na každej strane vybavený rybinovými spojmi, ktoré umožňujú rýchle a dokonalé spojenie viacerých prístrojových spodkov so stredovou vzdialenosťou 71 x 71 mm. Zložené okraje na vonkajšej strane prístrojového spodku, ako aj ich pokračovanie smerom dovnútra, zabezpečujú väčšiu robustnosť. Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.

  • Stupeň ochrany: Kombinácia spínača, stredového krytu a rámčeka má stupeň ochrany IP41.
  • Hĺbka zapustenia: 18 mm
