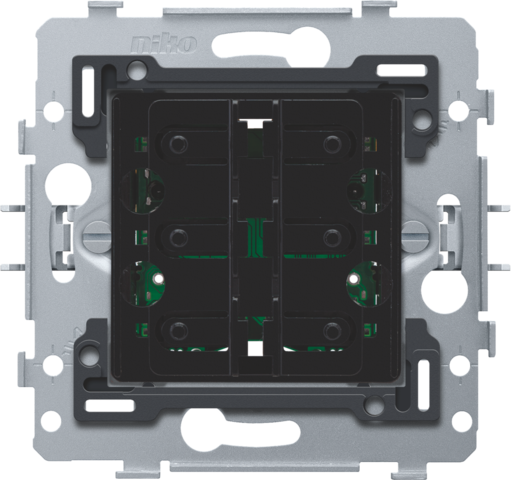

Zásuvka pre 4-násobné bezpotenciálové tlačidlo, 24V NO

Katalógové číslo
170-47000

Už nie je k dispozícii

Výrobok nie je k dispozícii

Opis

Mechanizmus pre 4-násobné bezpotenciálové tlačidlo, ​​24V NO s rozperkami. Stredový kryt vo farbe podľa vášho výberu je potrebné objednať samostatne.

Špecifikácia

Zásuvka pre 4-násobné bezpotenciálové tlačidlo, 24V NO. Bezpotenciálové tlačidlo sa používa na ovládanie diaľkových spínačov a domácich automatizačných systémov.

Okrem tlačidiel je mechanizmus vybavený rozperkami, umiestnenými v strede prednej strany, ktoré držia kolísky na mieste. Každá svorkovnica je vybavená pružinovými svorkami s permanentnými skrutkami. Skrutky majú hlavy na plochý skrutkovač (plochý skrutkovač 0,6 x 3,5mm). Okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky. Mechanizmus má na zadnej strane jednu svorkovnicu určenú na pripojenie bezpotenciálového tlačidla. Pripojovacie svorky majú kapacitu min. 0,5 mm a max. 0,8 mm. Prístrojový spodok 4-násobného bezpotenciálového tlačidla je vyrobený z polykarbonátu. Okrem 4 tlačidiel (horné vpravo a vľavo, dolné vpravo a vľavo) je mechanizmus vybavený rozperkami, umiestnenými v strede prednej strany, ktoré držia dve kolísky a stredový kryt (buď s alebo bez popisného štítku) na mieste. Pri montáži zásuvky do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm). Rozperky, ktorých hĺbka uchytenia je 31 mm, môžu byť po odskrutkovaní manuálne zatlačené do ich východiskovej polohy. Tieto rozperky sa takisto dajú ľahko vytlačiť pomocou skrutkovača. Montážny rám je vyrobený z 1 mm hrubého kovu a zo všetkých strán je pozinkovaný (po orezaní), dokonca aj na rezných hranách. Na vodorovnej a zvislej osi zápustného montážneho rámu sa nachádzajú 4 drážky, ktoré slúžia na pripevnenie pomocou skrutiek ku zapustenej inštalačnej krabici. Tieto drážky majú 7 mm otvor pre skrutku. Pre montáž na panel je zápustný rám vybavený 4 otvormi (sú označené symbolom skrutky) s priemerom 3 mm. Stred zápustného montážneho rámu sa označí (kriedová čiara, laser, ..) v horizontálnom aj vertikálnom smere tak, aby bola montáž jedného alebo viacerých mechanizmov rýchla a jednoduchá. Prístrojový spodok je na každej strane vybavený rybinovými spojmi, ktoré umožňujú rýchle a dokonalé spojenie viacerých prístrojových spodkov so stredovou vzdialenosťou 71 x 71 mm. Zložené okraje na vonkajšej strane prístrojového spodku, ako aj ich pokračovanie smerom dovnútra, zabezpečujú väčšiu robustnosť. Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu.

  • Stupeň ochrany: Kombinácia spínača, stredového krytu a rámčeka má stupeň ochrany IP41.
  • Hĺbka zapustenia: 18 mm
