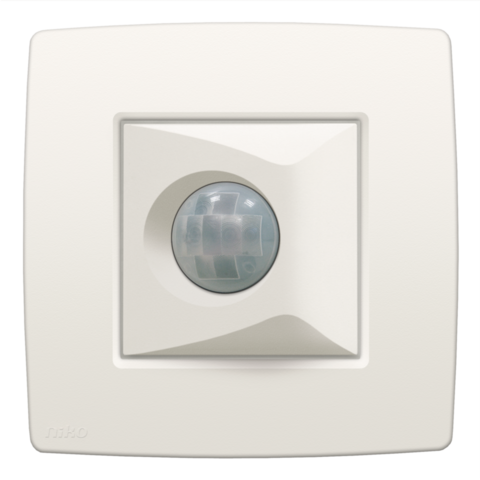

110° detektor pohybu na vnútorné použitie, 6 m, s 3 vodičmi (relé), prístrojovým spodkom a krytom, white

Katalógové číslo
101-00700

Od jún 2019 už nie je k dispozícii

Výrobok nie je k dispozícii
Technické návody

Opis

Tento detektor pohybu sa veľmi dobre hodí do malých miestností. S detekčným uhlom 110° tento detektor pohybu spína osvetlenie v týchto izbách. Doba, počas ktorej zostáva svetlo zapnuté je nastaviteľná. Osvetlenie sa automaticky vypne. Farba povrchovej úpravy: white

Špecifikácia

110° detektor pohybu na vnútorné použitie, 6 m, s 3 vodičmi (relé), prístrojovým spodkom a krytom, white. Tento integrovaný detektor pohybu poskytuje detekčný uhol, v rámci ktorého je detegovaný akýkoľvek pohyb, 110° horizontálne, 20° do strán a 60° vertikálne. Ak je detegovaný pohyb, aktivujú sa vopred vybrané svetlá. Doba, počas ktorej zostáva svetlo zapnuté je nastaviteľná. Osvetlenie sa automaticky vypne. Nie je povolené paralelné zapojenie automatického spínača. Obzvlášť vhodný ako funkcia schodisko. Stredový kryt je vyrobený z tvrdého PC + ASA. Materiál je farbený v hmote. Farba: white high gloss (biela s vysokým leskom farbená v hmote, približné RAL 9003)

Pri montáži do zápustnej montážnej krabice s upevňovacími plochami, použite rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (0,8 x 5 mm). Rozperky, ktorých hĺbka uchytenia je 31 mm, sa po uvoľnení vrátia úplne späť. Montážny rám je vyrobený z 1 mm hrubého kovu a zo všetkých strán je pozinkovaný (po orezaní), dokonca aj na rezných hranách. Na vodorovnej a zvislej osi zápustného montážneho rámu sa nachádzajú 4 drážky, ktoré slúžia na pripevnenie pomocou skrutiek ku zapustenej inštalačnej krabici. Tieto drážky majú 7 mm otvor pre skrutku. Pre montáž na panel je zápustný rám vybavený 4 otvormi (sú označené symbolom skrutky) s priemerom 3 mm. Stred zápustného montážneho rámu sa označí (kriedová čiara, laser, ..) v horizontálnom aj vertikálnom smere tak, aby bola montáž jedného alebo viacerých mechanizmov rýchla a jednoduchá.

  • Maximálna záťaž žiaroviek: 1000 W
  • Maximálna zaťaž 230V halogénových žiaroviek: 500 W
  • Maximálna záťaž žiariviek (nekompenzovaných):: 800 VA cosµ = 0,5. maximálne 1 EP priame prepínanie
  • Intenzita svetla: svetelný senzor je možné nastaviť na nastaviteľný na svetlo (denné svetlo) a tmu
  • Odporúčaná montážna výška: odporúča sa montovať do výšky od 0,8 do 1,2 m
  • Minimálne oneskorenie vypnutia: 15 sek.
  • Maximálne oneskorenie vypnutia: 20 min
  • Oblasť snímania (PIR): hĺbka 6 m a šírka 4,5 m
  • Detekčný uhol horizontálny: 110°
  • Detekčný uhol do strán: 20°
  • Detekčný uhol vertikálny: 60°
  • Vstupné napätie: 230 Vac ± 10 %, 50 Hz
  • Certifikácia: CE
