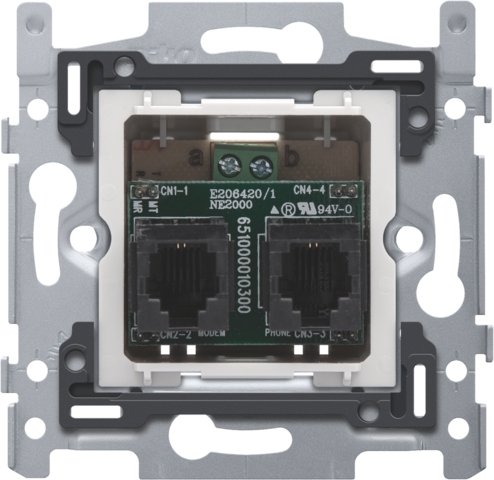

Socle à encastrer répartiteur ADSL, fixation par vis

Code de référence
170-09091

Plus disponible depuis avril 2021

Manuel technique
Certificats marquage CE

Description

Socle à encastrer avec bornes à visser et griffes avec sortie RJ11 outlet et sortie ADSL, avec fixation par vis. Ce répartiteur ADSL est également compatible ADSL2, ADSL2+ et VDSL2.

Cahier des charges

Socle à encastrer répartiteur ADSL, fixation par vis.

  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
  • Matériau socle
    • polycarbonate résistant aux chocs, anti-poussière et inaltérable
    • gris clair RAL7035
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Longueur de dénudation

longueur de dénudation d'env. 3 mm

  • Température d'ambiance: -5 – +40 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE
