Digicode

Encore disponible exclusivement pour le service.

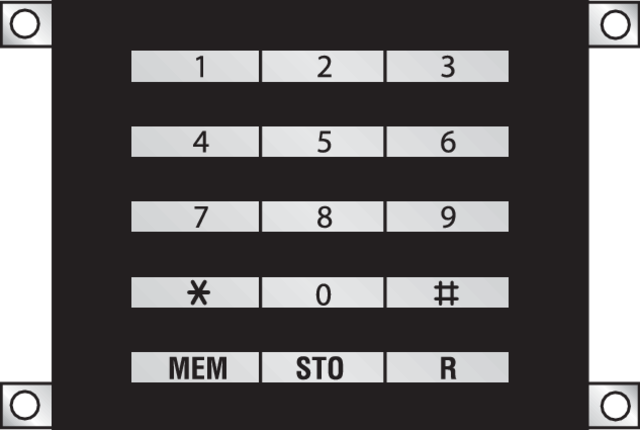

Ce module comprend un clavier et peut être encastré dans un poste extérieur. Le clavier permet de commander les deux sorties relais de l’interface pour poste extérieur (16-651). Jusqu’à 100 codes utilisateurs peuvent être mémorisés. La programmation s’effectue à l’aide des touches du clavier et est protégée par un code utilisateur personnel. En cas de panne de courant, les paramètres restent mémorisés. Le clavier est muni de 2 relais internes en vue d’une utilisation comme appareil autonome.

Digicode

Ce module clavier fait partie du système de Access Control Design. Le module est utilisé en combinaison avec les autres modules de la même gamme ou seul dans un poste extérieur. Le module est encastré dans un des postes extérieurs au moyen des 4 boulons à 6 pans creux fournis. Le module est un clavier à touches numériques qui est utilisé pour commander 2 sorties. Le module fonctionne sur la base d'un code d'utilisateur personnel. Chaque code d'utilisateur programmé peut commander 1 des 2 sorties. Le module est programmé via le clavier à touches numériques. Il est protégé par un code maître que le gestionnaire du système est seul à connaître. Lors de la mise en service, le code maître est 1 2 3 4 5. En introduisant le code maître, le clavier peut être placé en mode de programmation. Si le module se trouve en mode programmation, vous entendrez des bips brefs entrecoupés de longues pauses. Le mode programmation est automatiquement quitté si aucune touche n'est enfoncée pendant 20s. Les 100 codes d'utilisateur admissibles ont chacun 1 adresse, numérotée de 00 à 99. A chaque adresse, un code d'utilisateur de max. 5 chiffres peut être attribué. Chaque adresse peut commander 1 sortie de relais. Lors de la mise en service, les codes ne sont pas actifs. Tous les paramètres restent mémorisés en cas de panne de courant. Le module peut être utilisé en combinaison avec les autres modules de la même gamme. Le module est encastré dans l'un des postes extérieurs ou est utilisé comme commutateur à code autonome pour le pilotage d'une gâche électrique. Dans le cas d'un poste extérieur avec une interface, vous raccordez le module au câble plat. Il faut d'abord raccorder les modules qui doivent se placer au-dessus du module digicode. Pour un raccordement sans l'interface (application autonome), il faut ouvrir le module digicode en dévissant les 4 boulons à 6 pans creux à l'arrière du module. Une tension d'alimentation de 12 V DC doit être raccordée aux bornes 1 et 2 du connecteur J6. Les cavaliers J1 et J5 doivent être retirés et les contacts relais sans tension REL1 et REL2 doivent être raccordés respectivement aux gâches 1 et 2. Grâce à un traitement de surface, le module est résistant aux intempéries. Les dimensions sont de L 100 x H 50 x l 80 mm, le poids est d'environ 420 g, la température de service est de -20 à 70°C. Le boîtier est en aluminium laqué tandis que les touches sont en aluminium anodisé. La protection contre la poussière et l'humidité atteint le degré IP44. Le connecteur du câble plat a 34 contacts. Contacts relais internes de 5A/250V~.

• Marquage: CE
