Cet article est (ou sera bientôt) indisponible. Il a été remplacé par le(s) article(s) suivant(s) :

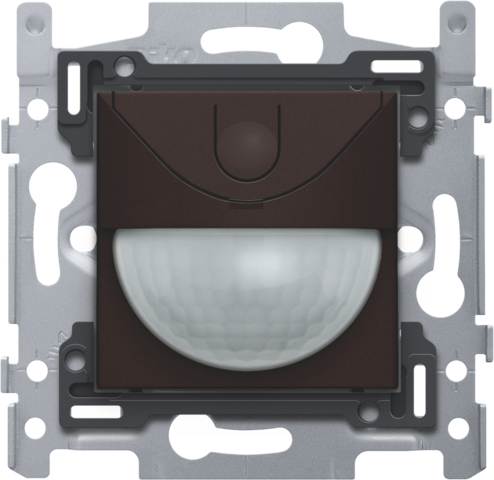

Détecteur de mouvement intérieur 180°, 230 V, 8 m, avec contact libre de potentiel 4 A, couleur dark brown coated

Code de référence
124-78021

Plus disponible depuis mars 2019

Manuel technique
Certificats marquage CE

Description

Ce détecteur de mouvement intégré avec contact inverseur libre de potentiel 4 A, à 1 canal, offre un angle de détection de tous les mouvements de 180° horizontalement et 60° verticalement. Lors de la détection d’un mouvement, les lampes s’allument conformément aux réglages que vous avez prédéfinis.

Couleur de finition: dark brown coated.

Cahier des charges

Détecteur de mouvement intérieur 180°, 230 V, 8 m, avec contact libre de potentiel 4 A, couleur dark brown coated.

  • Fonction: Ce détecteur de mouvement possède un angle de détection de 180° horizontalement et de 60° verticalement, dans lequel tous les mouvements sont détectés. Lors de la détection d’un mouvement, les lampes s’allument conformément aux réglages que vous avez prédéfinis.
  • Couleur: laqué dark brown (par approximation NCS S 8505 - Y20R, RAL 060 30 05)
  • Bornes de raccordement: 4 bornes de raccordement
  • Charge maximale des lampes à incandescence et halogènes (cosφ = 1): 920 W
  • Charge maximale des lampes fluorescentes (cosφ ≥ 0,5): 575 VA
  • Charge maximum lampes halogènes basse tension: 575 W
  • Plage d'intensité lumineuse: 2 lux – 1000 lux
  • Température d'ambiance: 0 – 40 °C
  • Hauteur de montage: 0.8 – 1.2 m
  • Temporisation de déconnexion: 5 s – 30 min
  • Portée de détection (PIR): 8 m horizontalement
  • Angle de détection horizontal: 180°
  • Angle de détection vertical: 60°
  • Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate + asa inaltérable et est laqué.
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Connexion filaire
    • les bus de contact sont équipés de bornes à vis pour fixer les fils.
  • Capacité de fil
    • 2 x 1,5 mm² ou 1 x 2,5 mm² par borne de raccordement
  • Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
  • Un interrupteur ou un bouton-poussoir externe peut être connecté à l’appareil.
  • Vous pouvez également allumer et éteindre manuellement l'éclairage à l'aide du bouton-poussoir sur l'appareil. Après quatre heures, la lumière éteint automatiquement.
  • Température ambiante pendant le stockage et le transport: -25 à +70 °C
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE
