Platine murale multiple à utiliser avec une unité de raccordement
La platine murale multiple se place sur une boîte d’encastrement standard simple dotée d’une fixation par vis. Aucune boîte d’encastrement supplémentaire n’est nécessaire pour monter des plaques de recouvrement multiples. À partir de la boîte d’encastrement, vous choisissez de travailler vers le bas, le haut, la gauche ou la droite. Ainsi, vous ajoutez des boutons-poussoirs sans travaux de rainurage ou de perçage. Vous devez commander séparément un set de griffes pour les boîtes d’encastrement qui ne se fixent pas par vis. Attention: commandez toujours une unité de raccordement avec les platines murales multiples. L’unité de raccordement permet de raccorder les platines murales multiples à l’installation.
Détails produit
Double horizontal platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – raccord horizontal et raccord vertical avec entraxe de 71 mm – l'assemblage horizontal de plusieurs socles se fait rapidement et parfaitement à l'aide de queues d’aronde pliées vers le haut sur les côtés gauche et droit – Robustesse supplémentaire grâce aux bords repliés vers le haut sur la face extérieure du socle et du fléchissement vers l’intérieur
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

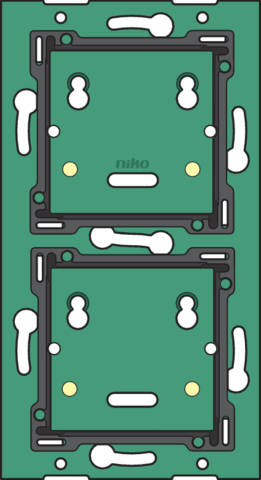

Double vertical platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier – ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement – ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti – ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite – les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Double vertical platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – raccord horizontal et raccord vertical avec entraxe de 71 mm – l'assemblage horizontal de plusieurs socles se fait rapidement et parfaitement à l'aide de queues d’aronde pliées vers le haut sur les côtés gauche et droit – Robustesse supplémentaire grâce aux bords repliés vers le haut sur la face extérieure du socle et du fléchissement vers l’intérieur
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Triple horizontal platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – raccord horizontal et raccord vertical avec entraxe de 71 mm – l'assemblage horizontal de plusieurs socles se fait rapidement et parfaitement à l'aide de queues d’aronde pliées vers le haut sur les côtés gauche et droit – Robustesse supplémentaire grâce aux bords repliés vers le haut sur la face extérieure du socle et du fléchissement vers l’intérieur
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Triple vertical platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier – ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement – ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti – ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite – les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Triple vertical platine murale pour Niko Home Control à utiliser avec une unité de raccordement, Entraxe: – raccord horizontal et raccord vertical avec entraxe de 71 mm – l'assemblage horizontal de plusieurs socles se fait rapidement et parfaitement à l'aide de queues d’aronde pliées vers le haut sur les côtés gauche et droit – Robustesse supplémentaire grâce aux bords repliés vers le haut sur la face extérieure du socle et du fléchissement vers l’intérieur
La platine murale se monte sur une boîte d’encastrement standard simple avec fixation par vis et forme, avec l’unité de raccordement, la liaison entre la commande et l’installation. Aucun boîtier d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. À partir de cette boîte d’encastrement, vous pouvez travailler au choix vers le bas, le haut, la gauche ou la droite : aucune boîte d’encastrement supplémentaire n’est nécessaire pour installer plusieurs plaques de recouvrement. Un jeu de griffes doit être commandé séparément pour les boîtes d’encastrement qui ne se fixent pas au moyen de vis. Attention : commandez toujours une unité de raccordement avec les platines murales. Cette unité de raccordement permet de raccorder les platines murales à l’installation.
Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.
Produits associés
Unité de contrôle connectée pour Niko Home Control II
L'unité de contrôle connectée constitue le module central de chaque installation Niko Home Control pour le câblage du bus. Ce module contient un firmware qui ne peut être programmé que par la version 2.1.1 ou plus du logiciel de programmation Niko Home Control. Elle assure l'ensemble des fonctions de base intégrées dans l'installation Niko Home Control. Ces fonctions de base comprennent : • L'intelligence transmise à l'installation par la logique. Cette logique est sauvegardée localement dans l'unité de contrôle, à partir du logiciel de programmation. • L’alimentation fournissant une tension de 26 V au bus, aux modules de l'armoire et aux commandes. Des alimentations séparées supplémentaires peuvent être placées, en fonction de l'ampleur de l'installation. • La connexion avec des équipements IP Niko Home Control, tels des écrans tactiles et des postes extérieurs vidéo. Un routeur intégré permet de connecter directement un maximum de trois équipements à l'unité de contrôle. Ce nombre peut être augmenté à l'aide d'un switch supplémentaire. • La connexion internet. Ceci permet de commander l'installation, tant de l'intérieur que de l'extérieur de la maison (via les réseaux mobiles tels que 3G, 4G, GPRS ou borne WiFi), à l'aide d'appareils mobiles (smartphones et tablettes sous iOS ou Android). Le module est équipé d'un bouton TEST, qui permet de contrôler le fonctionnement et le statut des autres modules. Chaque installation doit comprendre une seule unité de contrôle connectée. Après l'enregistrement, l'installation est « connectée », permettant ainsi de la commander à partir de l'appli via un smartphone et une tablette et de bénéficier en outre des services Niko pour sa mise à niveau ou son diagnostic.
Alimentation
En combinaison avec l'unité de contrôle connectée, l'alimentation fournit une tension supplémentaire de 26 V au bus, aux modules et aux commandes. Une alimentation supplémentaire n'est nécessaire que pour les installations dans lesquelles la plage d'alimentation de l'alimentation intégrée à l'unité de contrôle connectée est insuffisante. Un maximum de deux alimentations supplémentaires peut être placé dans les installations comprenant une unité de contrôle connectée. Le bouton MASTER n'est pas utilisé, étant donné que l'alimentation intégrée de l'unité de contrôle connectée est toujours le 'maître'. Pour plus d'informations sur le nombre d'alimentations nécessaires, vous pouvez consulter le manuel d'installation.
Accoupleur de rail
Ce module se place toujours en première position à gauche, au début d’une nouvelle rangée de modules de rail DIN où il n’y a ni d’unité de contrôle connectée ni d'alimentation. Les contacts au-dessus et en dessous vous permettent de raccorder l’alimentation et le bus.
