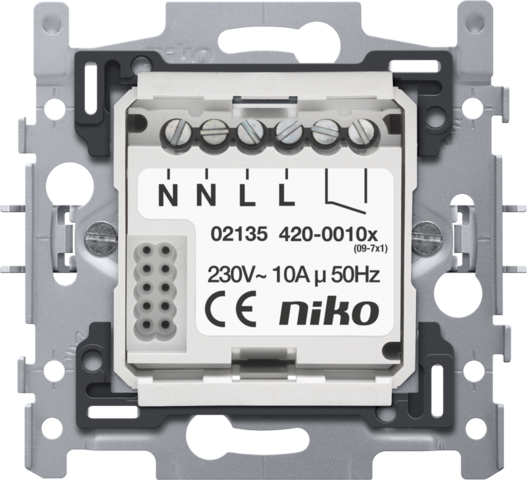

Socle avec contact libre de potentiel 4 A, 230 V pour minuterie numérique ou thermostat numérique avec réglage intelligent

Code de référence
420-00200
Données techniques
Manuel technique
Certificats marquage CE

Description

Socle avec contact libre de potentiel 4 A, 230 V pour la minuterie numérique avec réglage intelligent de l'interrupteur numérique, avec fixation par vis. Un set de finition et une plaque de recouvrement d’une couleur au choix doivent être commandés séparément.

Cahier des charges

Socle avec contact libre de potentiel 4 A, 230 V pour minuterie numérique ou thermostat numérique avec réglage intelligent.

  • Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Profondeur d'encastrement: 40 mm
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
  • Connexion filaire
    • chaque bloc de connexion est muni de bornes à cage à vis imperdables à tête fendue (encoche 1 x 4,5 mm)
    • chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
  • Capacité de fil
    • 2 x 1,5 mm² ou 1 x 2,5 mm² par borne de raccordement
  • Marquage: CE
