Cet article est (ou sera bientôt) indisponible. Il a été remplacé par le(s) article(s) suivant(s) :

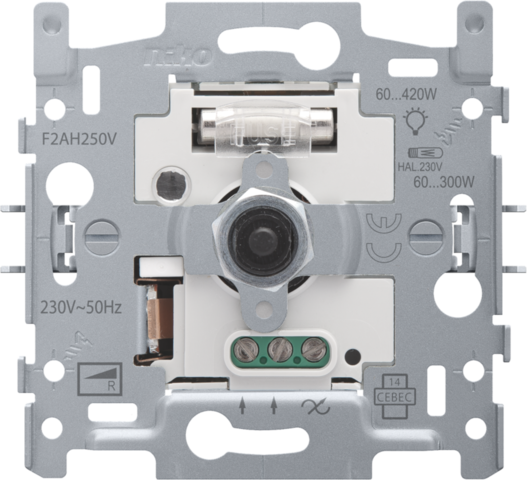

Socle pour variateur à bouton rotatif 420 W, connexion à 2 fils

Code de référence
310-01400

Plus disponible depuis octobre 2021

Certificats marquage CE

Description

Socle pour un variateur à bouton rotatif d'une puissance de 420 W. Un set de finition XXX-31003 et une plaque de recouvrement d'une couleur au choix doivent être commandés séparément.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges

Socle pour variateur à bouton rotatif 420 W, connexion à 2 fils.

  • Fonction: Variateur à encastrer, à bouton rotatif, pour charges résistives. Activation en exerçant une pression sur le bouton et réglage en tournant le bouton. Le déparasitage est conforme à la norme européenne EN 5015 et à la norme internationale CISPR15. Le variateur peut être monté à la place d’interrupteurs va-et-vient et d’interrupteurs unipolaires.
  • Charge minimum: 60 W
  • Silencieux: oui
  • Protection contre les surcharges: protection thermique contre la surcharge avec fonction de réarmement automatique
  • Protection contre les courts-circuits: protection contre les courts-circuits par fusible Fusible de réserve incorporé.
  • Diminution de la capacité: à une température ambiante dépassant 20 °C, la charge maximale diminuera de 5 % par 5 °C
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec des griffres qui s’ouvrent par le vissage de vis à tête fendue (encoche 0,8 x 5 mm, pour une fixation dans une boîte d'encastrement pourvue d'encoches – les griffes, se rétractent totalement lors du dévissage.
  • Connexion filaire
    • les bus de contact sont équipés de bornes à vis pour fixer les fils.
  • Capacité de fil
    • 2 x 1,5 mm² ou 1 x 2,5 mm² par borne de raccordement
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
  • Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
  • Bornes de raccordement: 3 bornes de raccordement
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE
