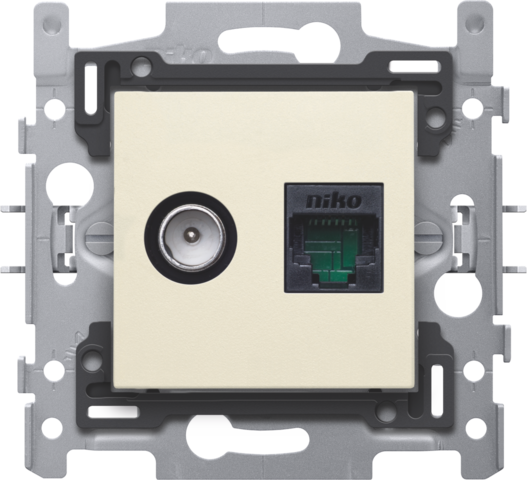

Combinaison coax avec connexion RJ45 UTP Cat. 6, modèle plat, incl. socle 60 x 71 mm avec fixation par griffes et set de finition, agréation Wyre (Telenet-Interkabel) et VOO, couleur cream

Ce mécanisme avec point de connexion RJ45 UTP Cat. 6 et connexion coaxiale est utilisé pour réaliser une connexion réseau pour des applications téléphoniques, Ethernet, IP ou internet. Tous les points de connexion du mécanisme sont reliés en étoile à l'armoire de connexion centrale à l'aide d'un câble de même type de performance. Le cadre d'encastrement a des dimensions intérieures de 45 x 45 mm et des dimensions extérieures de 60 x 71 mm et est équipé de fixation par griffes. Agréation Wyre (Telenet-Interkabel) et VOO.

Couleur de finition: cream.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Combinaison coax avec connexion RJ45 UTP Cat. 6, modèle plat, incl. socle 60 x 71 mm avec fixation par griffes et set de finition, agréation Wyre (Telenet-Interkabel) et VOO, couleur cream.

• Degré de protection: IP20
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Dimensions (HxLxP): 71 x 73 x 40.5 mm
• Marques de certification: Telenet-Wyre & VOO
• Marquage: CE

Combinaison coax avec connexion RJ45 UTP Cat. 6, modèle plat, incl. socle 60 x 71 mm avec fixation par griffes, agréation Wyre (Telenet-Interkabel) et VOO.

• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Dimensions (HxLxP): 71 x 73 x 40.5 mm
• Marques de certification: Telenet-Wyre & VOO
• Marquage: CE

Socle universel pour fonctions 45 x 45 mm.

• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Cadre de montage
  • épaisseur du cadre métallique : 1 mm
  • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
  • avec 4 encoches avec un logement de vis de 7 mm
  • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
• Méthode de fixation
  • fixation facile dans une boîte d’encastrement avec encoches
  • avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
  • griffes avec une profondeur d’engrènement de 31 mm
  • les griffes se débloquent avec un tournevis
• Entraxe
  • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
  • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
  • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
  • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
  • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
• Bord de montage: Le support d’encastrement est muni en haut et en bas d’un bord de montage en plastique gris foncé. Ce bord est réalisé en pc+asa et est joint au support d’encastrement par fusion. Les angles de ces deux bords de montage sont munis d’ouvertures rectangulaires (7,9 x 1,5 mm) dans chacune desquelles se trouve un crochet de sécurité multiposition. Les 4 ouvertures rectangulaires font en sorte qu’en cas de plafonnage peu soigneux, la plaque de recouvrement peut toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Les bords de montage sont également pourvus de 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur.
• Température d'ambiance: -5 – +40 °C
• Dimensions (HxLxP): 71 x 73 x 14 mm
• Marquage: CE

Connecteur RJ45 non blindé UTP Cat. 6, pour bandes passantes jusqu’à 250MHz

• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage: CE

Adaptateur 9.5 exécution plate simple pour connecteurs RJ 650-450xx

• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Marquage: CE

Set de finition pour connexion coaxiale simple et connexion réseau RJ45, couleur cream.

• Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
• Couleur: cream (coloré dans la masse, par approximation NCS S 1005 - Y10R, RAL 1013)
• Démontage: Le démontage s'opère tout simplement en détachant l'enjoliveur du mécanisme.
• Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
• Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
• Sécurité incendie
  • les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
  • les parties en plastique de l’enjoliveur sont exemptes d’halogènes
• Dimensions finition : 45 x 45 mm (Hxl)
• Dimensions (HxLxP): 44.5 x 44.7 x 8.6 mm
• Marquage: CE
