Tento produkt je (alebo čoskoro bude) nedostupný. Nahradil sa nasledujúcim produktom:

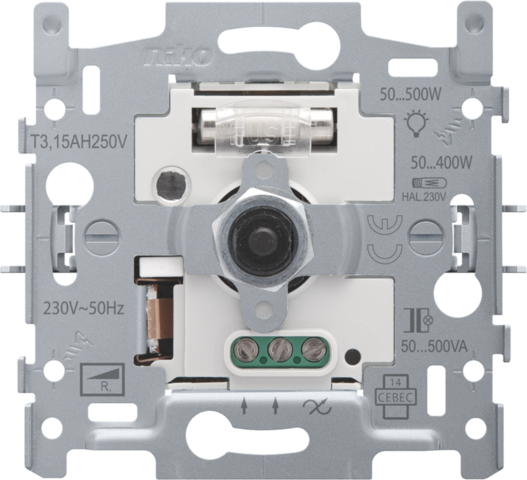

Prístrojový spodok pre otočný stmievač, 500 VA

Katalógové číslo
310-01600

Od jún 2020 už nie je k dispozícii

Opis

Prístrojový spodok pre otočný stmievač s kapacitou 500 VA. Kryt XXX-31000 a rámček vo farbe podľa vášho výberu musíte objednať samostatne.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

Špecifikácia

Prístrojový spodok pre otočný stmievač, 500 VA.

  • Popis: Stmievač pre zapustenú montáž ovládaný pomocou otočného tlačidla pre indukčné záťaže. Zapnete stlačením tlačidla a nastavíte otočením spínača. Stupeň odrušenia je v súlade s európskou normou EN 55015 a s medzinárodnou normou CISPR15. Stmievač môže nahradiť jednopólové a dvojcestné spínače.
  • Minimálna záťaž: 50 VA
  • Maximálna záťaž feromagnetického transformátora: 500 VA
  • Maximálna záťaž toroidného transformátora: 200 VA
  • Nehlučnosť: áno
  • Ochrana proti preťaženiu: tepelná ochrana proti preťaženiu s automatickým resetom
  • Skratuvzdorné: skratová ochrana prostredníctvom zabudovanej náhradnej poistky
  • Zníženie záťaže: od prevádzkovej teploty nad 20 °C sa maximálna záťaž zníži o 5% na každých 5 °C
  • Montážny rám
    • 1 mm hrubý kov
    • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
    • so 4 drážkami, 7 mm otvor pro skrutku
    • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
  • Spôsob pripevnenia
    • pri montáži do zápustnej montážnej krabice s upevňovacími plochami použite rozperky, ktoré je možné otvoriť otočením skrutiek na plochý skrutkovač (0,8 x 5 mm)
    • hĺbka uchytenia rozperky: 31 mm
    • rozperky sa po uvoľnení vrátia úplne späť
  • Prierez vodičov
    • 2 × 1,5 mm² alebo 1 × 2,5 mm² na pripojovaciu svorku
  • Stredová vzdialenosť
    • Jednoduchá a rýchla montáž jedného alebo viacerých mechanizmov pomocou označenia (čiara kriedou, laser atď.) stredu zapusteného rámu
    • tieto prístrojové spodky sa dajú vertikálne spojiť tak, že sa vsunú jeden do druhého so stredovou vzdialenosťou 60 mm. Automaticky do seba zapadnú
    • zvislá stredová vzdialenosť 71 mm s použitím vopred vytvorených pier na spodnej strane, sklopením pier smerom dole po dĺžke 1 mm sa podpery navzájom podopierajú a je zaručená vzdialenosť medzi stredmi
    • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
    • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
  • Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
  • Vstupné napätie: 230 Vac ± 10 %, 50 Hz
  • Pripojovacie svorky: 3 pripojovacie svorky
  • Rozmery (VxŠxH): 71 x 73 mm
  • Certifikácia: CE
