Cet article est (ou sera bientôt) indisponible. Il a été remplacé par le(s) article(s) suivant(s) :

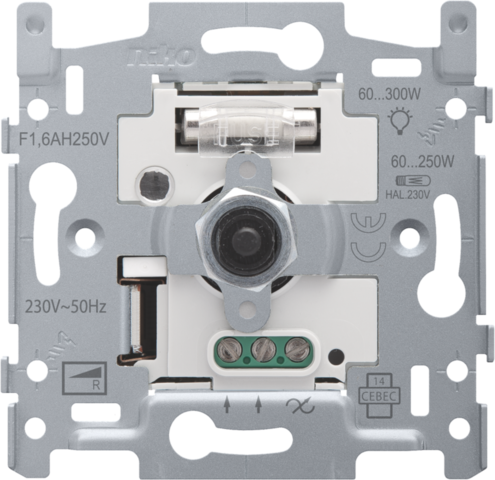

Socle pour variateur à bouton rotatif 300 W,connexion à 2 fils

Code de référence
310-01301

Plus disponible depuis novembre 2019

Certificats marquage CE

Description

Socle pour un variateur à bouton rotatif d'une puissance de 300 W. Un set de finition XXX-31000 et une plaque de recouvrement d'une couleur au choix doivent être commandés séparément.

Cahier des charges

Socle pour variateur à bouton rotatif 300 W,connexion à 2 fils.

  • Fonction: Variateur à encastrer, à bouton rotatif, pour charges résistives. Activation en exerçant une pression sur le bouton et réglage en tournant le bouton. Peut être utilisé dans des circuits unipolaires. Lorsqu'il est utilisé dans des circuits bidirectionnels ou intermédiaires, le commutateur bidirectionnel ou permutateur doit être remplacé par une ou plusieurs extensions de bouton-poussoir (170-0000x) qui sont câblées à ce variateur comme indiqué dans le manuel ou le catalogue technique. Le déparasitage est conforme à la norme européenne (EN 5015) et à la norme internationale (CISPR15).
  • Charge minimum: 60 W
  • Silencieux: oui
  • Protection contre les surcharges: protection thermique contre la surcharge avec fonction de réarmement automatique
  • Protection contre les courts-circuits: protection contre les courts-circuits par fusible Fusible de réserve incorporé.
  • Diminution de la capacité: à une température ambiante dépassant 20 °C, la charge maximale diminuera de 5 % par 5 °C
  • Cadre de montage
    • épaisseur du cadre métallique : 1 mm
    • galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
    • avec 4 encoches avec un logement de vis de 7 mm
    • avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
  • Méthode de fixation
    • avec vis, pour une fixation facile dans une boîe d'encastrement avec des encoches
  • Connexion filaire
    • les bus de contact sont équipés de bornes à vis pour fixer les fils.
  • Capacité de fil
    • 2 x 1,5 mm² ou 1 x 2,5 mm² par borne de raccordement
  • Entraxe
    • assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
    • ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
    • ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
    • ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
    • les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
  • Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
  • Tension d'alimentation: 230 Vac ± 10 %, 50 Hz
  • Bornes de raccordement: 3 bornes de raccordement
  • Dimensions (HxLxP): 71 x 73 mm
  • Marquage: CE
